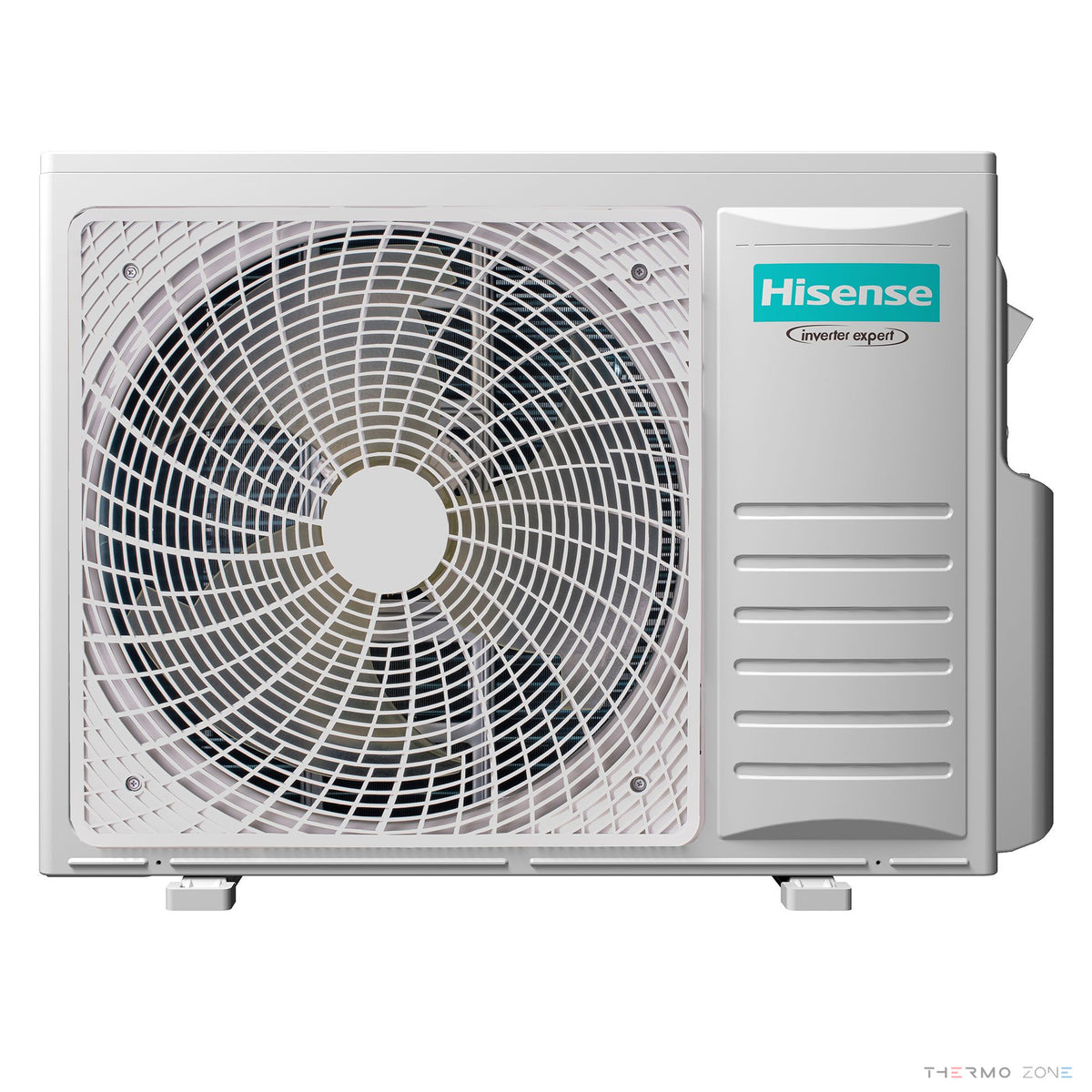

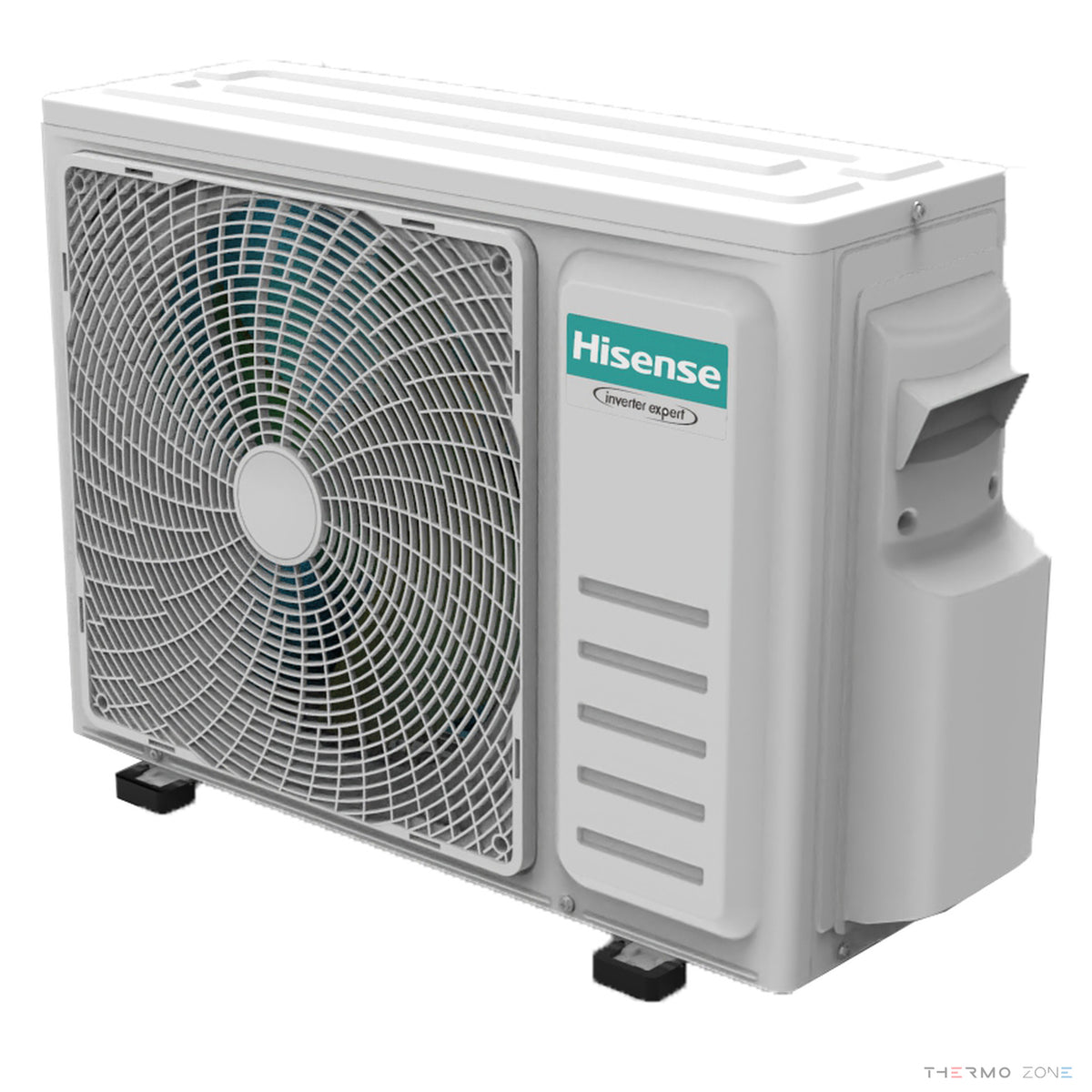

Hisense FreeMatch 4AMW81U4RJC – 8,0 kW Quad-Multi-Split Außengerät für 4 Innengeräte

Produktbeschreibung

Das Hisense FreeMatch 4AMW81U4RJC ist ein leistungsstarkes und energieeffizientes Quad-Multi-Split-Außengerät, mit dem sich bis zu vier Räume über eine gemeinsame Außeneinheit klimatisieren lassen.

Mit einer nominalen Kühlleistung von 8,0 kW, einer Heizleistung von 9,0 kW und moderner Full DC Inverter-Technologie bietet das Gerät eine flexible Lösung für die ganzjährige Raumklimatisierung.

Das Außengerät ermöglicht den Anschluss von bis zu vier kompatiblen Hisense Innengeräten. Dabei können entsprechend den freigegebenen Kombinationen unterschiedliche Bauformen und Leistungsgrößen eingesetzt werden.

So lässt sich die Klimatisierung individuell an die räumlichen Gegebenheiten, die gewünschte Optik und die persönlichen Komfortanforderungen anpassen.

Das FreeMatch System verbindet eine platzsparende Außeninstallation mit der Möglichkeit, die Temperatur in mehreren Räumen individuell zu regeln.

Vier Räume klimatisieren – mit nur einem Außengerät

Der wichtigste Vorteil eines Quad-Multi-Split-Systems besteht darin, dass bis zu vier Innengeräte an eine einzige Außeneinheit angeschlossen werden können.

Damit lassen sich mehrere Räume mit nur einem Außengerät kühlen oder heizen.

Das ist besonders interessant für Gebäude, in denen nur begrenzter Platz für Außengeräte zur Verfügung steht oder mehrere einzelne Außeneinheiten vermieden werden sollen.

Typische Einsatzbereiche sind:

• Wohnungen mit mehreren zu klimatisierenden Räumen

• Wohn-, Schlaf-, Kinder- und Arbeitszimmer

• Einfamilienhäuser

• Büros mit mehreren getrennten Räumen

• Kleine Gewerbeeinheiten

• Gebäude mit begrenzten Außenmontageflächen

Die angeschlossenen Innengeräte können entsprechend ihrer Ausstattung individuell bedient werden.

Systembedingt arbeiten die Innengeräte jedoch im gleichen grundlegenden Betriebsmodus: Kühlen oder Heizen. Ein gleichzeitiger Kühl- und Heizbetrieb unterschiedlicher Räume ist nicht möglich.

Flexible Kombination mit verschiedenen Hisense Innengeräten

Das Hisense FreeMatch 4AMW81U4RJC ermöglicht den Anschluss von bis zu vier kompatiblen Innengeräten an eine gemeinsame Außeneinheit.

Bei ThermoZone sind Kombinationen mit ausgewählten Innengeräten aus folgenden Serien vorgesehen:

• Hisense Hi-Smart – Wandgeräte

• Hisense Energy Pro X Weiß – Wandgeräte

• Hisense Energy Pro X Schwarz – Wandgeräte

• Hisense Bi-Flow – Truhen- und Konsolengeräte

• Hisense 4-Wege-Kassettengeräte – Deckenkassetten

Unterschiedliche Innengerätebauformen können miteinander kombiniert werden, sofern die konkrete Kombination von Hisense freigegeben ist.

Wichtig: Dieses Angebot umfasst ausschließlich das Außengerät. Die passenden Innengeräte sind separat erhältlich. Die zulässigen Kombinationen und Leistungsgrößen richten sich nach den Herstellervorgaben.

8,0 kW Kühlleistung – leistungsstark und flexibel

Das Hisense 4AMW81U4RJC bietet eine nominale Kühlleistung von 8,0 kW.

Dank der Inverter-Technologie kann die Leistung an den tatsächlichen Bedarf angepasst werden.

Die Kühlleistungsdaten:

Nominale Kühlleistung: 8,0 kW
Leistungsbereich: 2,5–12,0 kW

Durch den breiten Leistungsbereich kann das System sowohl bei reduziertem als auch bei erhöhtem Kühlbedarf arbeiten.

Die maximale Kühlleistung von 12,0 kW bietet zusätzliche Leistungsreserven unter entsprechenden Betriebsbedingungen.

Die angegebene Leistung ist die Gesamtleistung des Außengeräts und steht nicht jedem Innengerät einzeln zur Verfügung.

Die tatsächlich verfügbare Leistung der einzelnen Innengeräte hängt von der gewählten Gerätekombination und den Betriebsbedingungen ab.

9,0 kW Heizleistung – Klimatisieren und Heizen

Das Hisense FreeMatch Außengerät arbeitet als reversible Luft-Luft-Wärmepumpe.

Neben dem Kühlbetrieb ermöglicht es somit auch die Beheizung der angeschlossenen Räume.

Die Heizleistungsdaten:

Nominale Heizleistung: 9,0 kW
Leistungsbereich: 2,5–12,0 kW

Damit eignet sich das Multi-Split-System nicht nur für die sommerliche Kühlung, sondern auch für den Heizbetrieb in der Übergangszeit und während der kalten Jahreszeit.

Die Heizleistung wird entsprechend dem Bedarf und den jeweiligen Betriebsbedingungen auf die angeschlossenen Innengeräte verteilt.

Mit einer nominalen Heizleistung von 9,0 kW bietet das System eine leistungsfähige Grundlage für die Beheizung mehrerer Räume.

Full DC Inverter – effiziente Leistungsregelung

Das Hisense 4AMW81U4RJC nutzt moderne Full DC Inverter-Technologie.

Der Inverter-Kompressor passt seine Leistung kontinuierlich an den tatsächlichen Kühl- oder Heizbedarf an.

Im Gegensatz zu einfachen Ein-Aus-Systemen kann das Außengerät dadurch flexibel auf unterschiedliche Leistungsanforderungen reagieren.

Die Vorteile:

• Bedarfsgerechte Leistungsregelung

• Effizienter Betrieb bei Teillast

• Gleichmäßigere Raumtemperaturen

• Weniger häufige Verdichterstarts

• Anpassung an wechselnde Raumlasten

• Wirtschaftlicher Betrieb bei regelmäßiger Nutzung

Gerade bei einem Multi-Split-System mit mehreren Räumen ist eine flexible Leistungsregelung besonders wichtig.

Werden beispielsweise nur einzelne Räume genutzt, kann das Außengerät seine Leistung entsprechend dem aktuellen Bedarf anpassen.

Hohe Energieeffizienz – SEER 7,50 und SCOP 4,40

Das Hisense FreeMatch 4AMW81U4RJC erreicht folgende saisonale Effizienzwerte:

SEER: 7,50
SCOP: 4,40

Daraus ergeben sich folgende Energieeffizienzklassen:

• Kühlen: A++

• Heizen: A+ (mittleres Klima)

Für die wärmere Klimazone wird ein SCOP von 5,00 und die Energieeffizienzklasse A+++ angegeben.

Die saisonalen Effizienzwerte unterstützen einen wirtschaftlichen Betrieb über die gesamte Kühl- beziehungsweise Heizperiode.

Die tatsächliche Energieeffizienz hängt unter anderem von den angeschlossenen Innengeräten, der Gerätekombination, den Betriebsbedingungen und der Installation ab.

Heizbetrieb bis −20°C Außentemperatur

Das Hisense 4AMW81U4RJC ist für den Heizbetrieb auch bei niedrigen Außentemperaturen ausgelegt.

Der angegebene Betriebsbereich beim Heizen beträgt:

−20°C bis +24°C Außentemperatur

Damit kann das Multi-Split-System auch während der kalten Jahreszeit eingesetzt werden.

Die automatische Abtauregelung unterstützt den Betrieb bei winterlichen Bedingungen.

Die tatsächlich verfügbare Heizleistung hängt von der Außentemperatur, der angeschlossenen Innengerätekombination und den jeweiligen Betriebsbedingungen ab.

Kühlbetrieb von −15°C bis +50°C

Das Außengerät bietet einen großen Einsatzbereich für den Kühlbetrieb.

Der angegebene Betriebsbereich beträgt:

−15°C bis +50°C Außentemperatur

Damit ist das Gerät auch für hohe sommerliche Außentemperaturen ausgelegt.

Der erweiterte Kühlbetriebsbereich kann außerdem bei Räumen interessant sein, in denen auch außerhalb der klassischen Sommersaison Kühlbedarf besteht.

Die jeweiligen Betriebsgrenzen und Installationsvorgaben des Herstellers sind zu beachten.

Individuelle Temperaturregelung in mehreren Räumen

Bei einem Quad-Multi-Split-System können die angeschlossenen Innengeräte entsprechend ihrer Ausstattung individuell eingestellt werden.

So lassen sich beispielsweise unterschiedliche Solltemperaturen für Wohn-, Schlaf-, Kinder- und Arbeitszimmer wählen.

Auch die Ventilatorgeschwindigkeit und weitere Komfortfunktionen können je nach Innengerätemodell separat eingestellt werden.

Das bietet eine flexible Anpassung an die Nutzung der jeweiligen Räume.

Die Außeneinheit regelt ihre Leistung entsprechend dem gemeinsamen Bedarf.

Wichtig: Die angeschlossenen Innengeräte können nicht gleichzeitig in entgegengesetzten Betriebsarten betrieben werden. Gleichzeitiges Heizen in einem Raum und Kühlen in einem anderen Raum ist mit diesem System nicht vorgesehen.

Kompakte Außeneinheit – weniger Platzbedarf

Das Hisense 4AMW81U4RJC besitzt ein kompaktes Außengehäuse.

Die Abmessungen betragen:

Breite: 860 mm
Höhe: 670 mm
Tiefe: 310 mm

Nettogewicht: 48 kg

Durch die kompakte Bauweise kann die Außeneinheit bei geeigneten baulichen Voraussetzungen beispielsweise auf einem Bodenständer, einer ausreichend dimensionierten Wandkonsole oder einer geeigneten Montagefläche installiert werden.

Die Montage muss unter Berücksichtigung der erforderlichen Mindestabstände, der Luftführung, der Schwingungsentkopplung und der Herstellerangaben erfolgen.

Geräuschentwicklung des Außengeräts

Das Hisense FreeMatch 4AMW81U4RJC erreicht einen angegebenen Schalldruckpegel von 51 dB(A).

Der Schallleistungspegel beträgt 64 dB(A).

Die Geräuschentwicklung hängt im praktischen Betrieb unter anderem von der Verdichterleistung, der Lüfterdrehzahl und den Aufstellbedingungen ab.

Für eine möglichst geringe Schallübertragung sollten bei der Installation geeignete schwingungsdämpfende Elemente verwendet und die geltenden Anforderungen an den Aufstellort berücksichtigt werden.

Elektrische Kurbelgehäuse- und Bodenwannenheizung

Das Hisense 4AMW81U4RJC verfügt über eine elektrische Verdichter-Kurbelgehäuseheizung sowie eine Bodenwannenheizung.

Diese Funktionen unterstützen den zuverlässigen Betrieb des Außengeräts bei niedrigen Außentemperaturen.

Die Kurbelgehäuseheizung dient dazu, ungünstige Betriebsbedingungen im Verdichter bei niedrigen Temperaturen zu reduzieren.

Die Bodenwannenheizung unterstützt den winterlichen Betrieb und kann die Eisbildung im Bereich der Kondensatwanne begrenzen.

Damit ist das Außengerät auch für den Einsatz während der kalten Jahreszeit entsprechend den Herstellervorgaben ausgestattet.

Pump-Down Servicefunktion

Das Hisense 4AMW81U4RJC verfügt über eine Pump-Down Servicefunktion.

Diese unterstützt bestimmte Service- und Wartungsarbeiten am Kältemittelkreislauf.

Unter geeigneten Bedingungen kann das Kältemittel im Rahmen eines fachgerechten Serviceablaufs in die Außeneinheit zurückgeführt werden.

Die Funktion erleichtert entsprechende Arbeiten und darf ausschließlich durch qualifiziertes Fachpersonal verwendet werden.

Fehlerdiagnose mit 7-Segment-Anzeige

Das Außengerät verfügt über eine 7-Segment-Anzeige zur Fehlerdiagnose.

Im Fehlerfall können entsprechende Diagnosecodes angezeigt werden.

Diese unterstützen den Fachbetrieb bei der Fehlersuche und ermöglichen eine gezieltere Überprüfung der Anlage.

Das erleichtert Wartungs- und Servicearbeiten.

R32 – effizientes Kältemittel

Das Hisense 4AMW81U4RJC verwendet das Kältemittel R32.

R32 besitzt ein geringeres Treibhauspotenzial als das früher häufig eingesetzte R410A und ermöglicht eine effiziente Wärmeübertragung.

Die werkseitige Kältemittelfüllung beträgt:

R32: 1,75 kg

Das entspricht einem CO₂-Äquivalent von rund 1,181 Tonnen.

Die Kältemittelleitungen und die gegebenenfalls erforderliche zusätzliche Füllmenge müssen entsprechend den Herstellervorgaben ausgelegt werden.

Kältemittelleitungen und Anschlussmöglichkeiten

Das Hisense 4AMW81U4RJC verfügt über vier Kältemittelanschlusspaare für die Verbindung mit kompatiblen Innengeräten.

Die Anschlussgrößen betragen:

Flüssigkeitsleitung: 6,35 mm (1/4 Zoll) × 4
Gasleitung: 9,52 mm (3/8 Zoll) × 4

Weitere technische Angaben:

• Maximale Rohrleitungslänge je Innengerät: 25 m

• Maximale Gesamtrohrleitungslänge: 60 m

• Maximaler Höhenunterschied: 15 m

Die konkreten zulässigen Leitungslängen, Leitungskombinationen, Höhendifferenzen und gegebenenfalls erforderlichen zusätzlichen Kältemittelmengen müssen anhand der Installationsanleitung geprüft werden.

Flexible Lösung für Wohnungen, Häuser und Büros

Ein Quad-Multi-Split-System bietet eine praktische Alternative zur Installation mehrerer separater Single-Split-Anlagen.

Statt mehrerer Außengeräte wird nur eine gemeinsame Außeneinheit benötigt.

Dadurch lassen sich die Außeninstallation und die Gebäudefassade übersichtlicher gestalten.

Die Vorteile:

• Nur eine Außeneinheit für bis zu vier Räume

• Weniger Platzbedarf im Außenbereich

• Flexible Wahl kompatibler Innengeräte

• Individuelle Temperaturregelung

• Kühl- und Heizfunktion

• Moderne Inverter-Technologie

• Geeignet für private und gewerbliche Anwendungen

Die Auswahl und Dimensionierung der Innengeräte sollten entsprechend dem Kühl- und Heizbedarf der jeweiligen Räume erfolgen.

Die wichtigsten Vorteile des Hisense 4AMW81U4RJC

• Quad-Multi-Split-Außengerät für bis zu 4 Innengeräte

• 8,0 kW nominale Kühlleistung

• 9,0 kW nominale Heizleistung

• Kühlleistungsbereich 2,5–12,0 kW

• Heizleistungsbereich 2,5–12,0 kW

• SEER 7,50

• SCOP 4,40

• Energieeffizienzklasse A++ beim Kühlen

• Energieeffizienzklasse A+ beim Heizen

• Full DC Inverter-Technologie

• Heizbetrieb bis −20°C

• Kühlbetrieb bis +50°C

• Flexible Kombination freigegebener Innengeräte

• Individuelle Temperaturregelung

• Nur eine Außeneinheit für bis zu vier Räume

• Elektrische Verdichter- und Bodenwannenheizung

• Pump-Down Servicefunktion

• 7-Segment-Anzeige zur Fehlerdiagnose

• Schalldruckpegel 51 dB(A)

• Kompakte Abmessungen

• Kältemittel R32

• Werkseitige Kältemittelfüllung 1,75 kg

• Stromversorgung 230 V / 50 Hz / 1 Phase

Wichtiger Hinweis zur Installation

Das Hisense FreeMatch 4AMW81U4RJC ist ein Multi-Split-Außengerät mit dem fluorierten Kältemittel R32.

Die Installation und Inbetriebnahme des Kältemittelkreislaufs müssen durch einen entsprechend zertifizierten Fachbetrieb gemäß den geltenden gesetzlichen Bestimmungen und den Installationsvorgaben des Herstellers erfolgen.

Für dieses Produkt gilt der ThermoZone F-Gas-Nachweisprozess vor dem Versand.

Technische Daten

Die vollständigen technischen Spezifikationen finden Sie in der Tabelle „Technische Daten“ auf dieser Produktseite oder laden Sie den Katalog aus dem Download-Bereich unten herunter.
