Luft-Wasser-Wärmepumpe Hisense Hi-Therma Split R32 8 kW – AHW-080HCDS1 + AHM-080HCDSAA

Produktbeschreibung

Die Hisense Hi-Therma Split R32 8 kW ist eine leistungsstarke und vielseitige Luft-Wasser-Wärmepumpe zum Heizen, Kühlen und zur Warmwasserbereitung.

Das angebotene Set besteht aus der Außeneinheit AHW-080HCDS1 und der Hydrobox-Inneneinheit AHM-080HCDSAA und ist für einen einphasigen 220–240-V-Anschluss ausgelegt.

Mit einer nominalen Heizleistung von 8,0 kW bei A7/W35, moderner DC-Inverter-Technologie und der Energieeffizienzklasse A+++ bei 35°C Vorlauftemperatur eignet sich das System hervorragend für energieeffiziente Neubauten sowie für die Modernisierung geeigneter bestehender Heizsysteme.

Die Hi-Therma kombiniert hohe Effizienz mit umfangreichen Regelungs- und Integrationsmöglichkeiten. Dazu gehören unter anderem zwei separate Temperaturkreise, individuelle Temperaturregelung für bis zu sieben Räume, Smart-Grid- und Photovoltaik-Anbindung sowie die Möglichkeit zur Kombination mit zusätzlichen Wärmequellen.

Eine Fernsteuerung über Smartphone oder Tablet ist ebenfalls möglich. Hierfür wird der separat erhältliche Hisense Hi-Mit II Adapter benötigt.

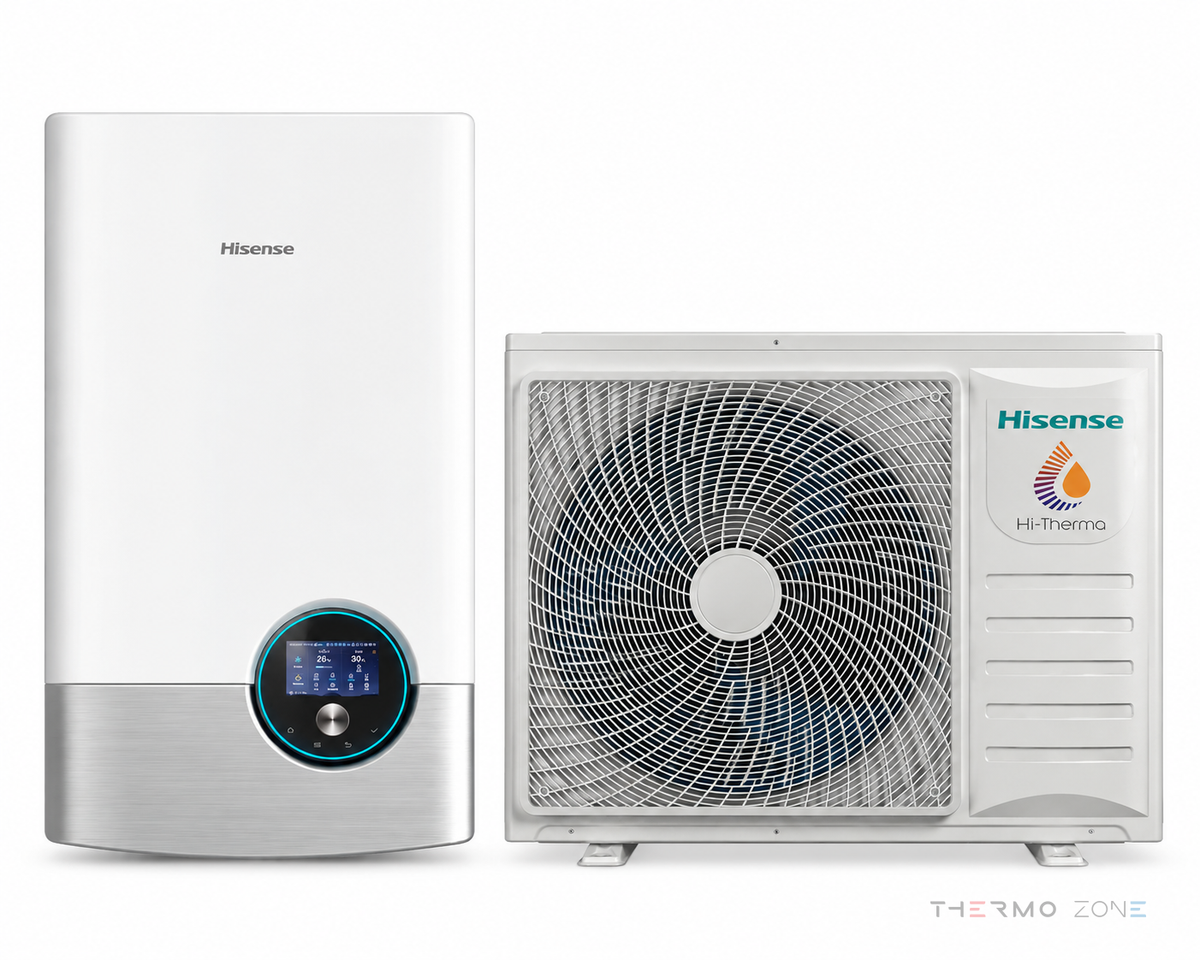

Komplettes Split-System mit Innen- und Außeneinheit

Die Hisense Hi-Therma Split besteht aus einer Außeneinheit und einer separaten Hydrobox im Gebäude.

Im Set enthalten:

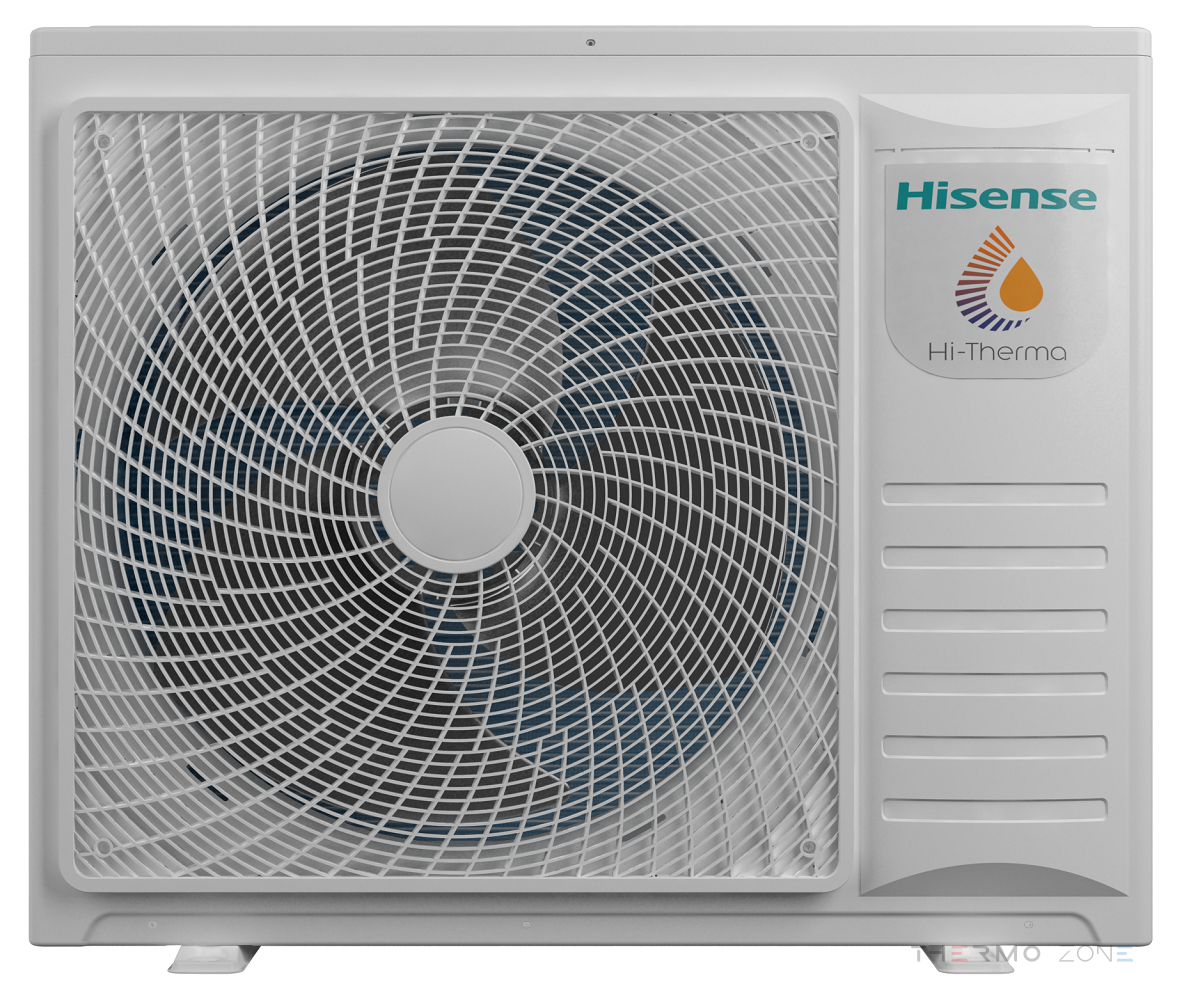

• Außeneinheit AHW-080HCDS1

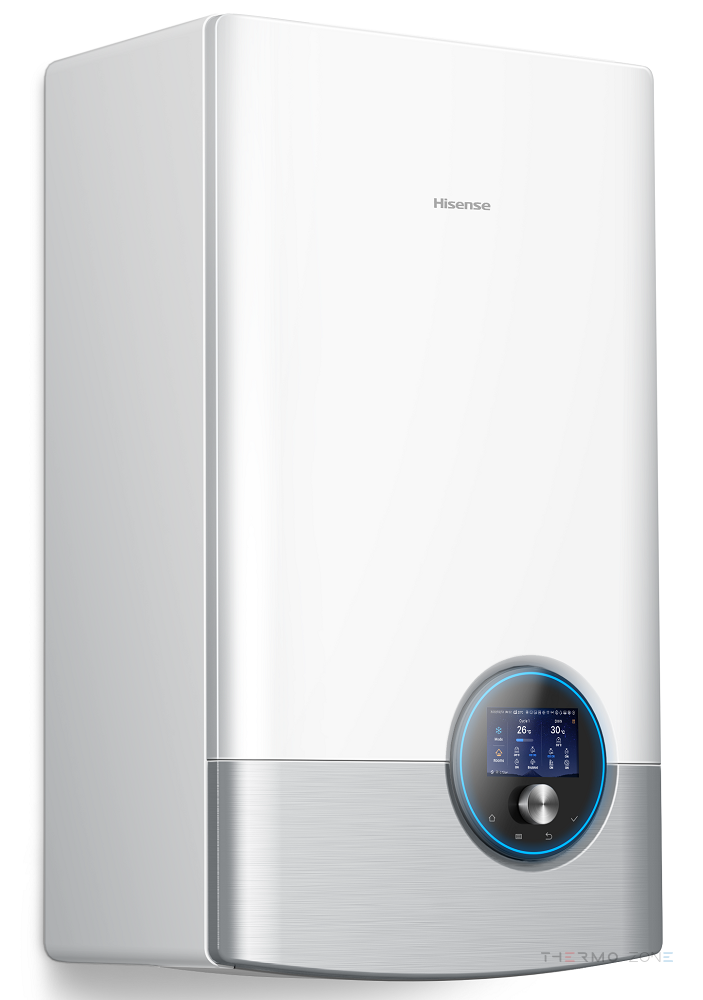

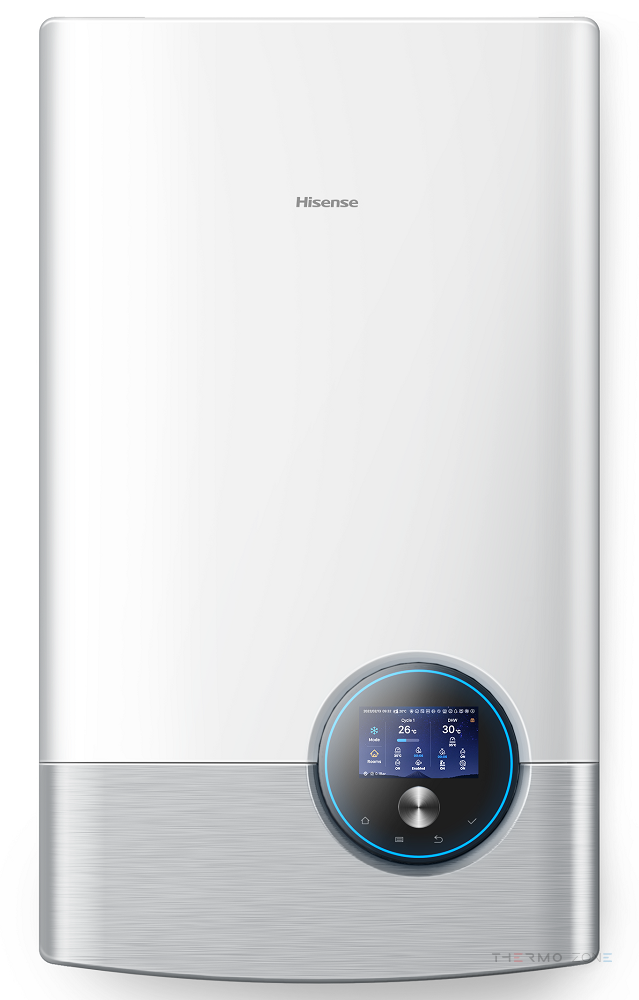

• Hydrobox-Inneneinheit AHM-080HCDSAA

Die Außeneinheit entzieht der Umgebungsluft Wärmeenergie und überträgt diese über den R32-Kältemittelkreislauf an die Hydrobox im Gebäude.

Von dort wird die erzeugte Wärme über das wassergeführte Heizsystem verteilt.

Die Split-Bauweise bietet insbesondere in Regionen mit niedrigen Außentemperaturen einen konstruktiven Vorteil: Zwischen Außen- und Inneneinheit befinden sich Kältemittelleitungen anstelle außenliegender wasserführender Heizungsleitungen.

Heizen, Kühlen und Warmwasser mit einem System

Die Hisense Hi-Therma ist nicht ausschließlich für die Raumheizung ausgelegt.

Das System unterstützt:

• Raumheizung
• aktive Raumkühlung
• Warmwasserbereitung (DHW)
• Fußbodenheizung
• Heizkörper und andere geeignete wassergeführte Heizsysteme
• Gebläsekonvektoren für Heizen und Kühlen
• optional auch die Beheizung eines Swimmingpools

Dadurch kann die Wärmepumpe als zentrale Lösung für den ganzjährigen thermischen Komfort eines Gebäudes eingesetzt werden.

Hohe Energieeffizienz bis A+++

Die Hi-Therma Split 8 kW erreicht bei durchschnittlichen Klimabedingungen:

• Energieeffizienzklasse A+++ bei W35
• Energieeffizienzklasse A++ bei W55

Damit eignet sich das System besonders für Niedertemperatur-Heizsysteme wie Fußbodenheizungen, kann aber auch mit entsprechend ausgelegten Heizkörper- und Gebläsekonvektorsystemen kombiniert werden.

Die variable Leistungsregelung des Inverter-Kompressors ermöglicht es, die Wärmepumpenleistung an den tatsächlichen Wärmebedarf des Gebäudes anzupassen.

Hocheffizienter DC-Inverter-Doppelrollkolbenkompressor

Hisense verwendet einen DC-Inverter-Doppelrollkolbenkompressor (Twin Rotary).

Durch die variable Drehzahlregelung kann der Kompressor seine Leistung dem aktuellen Bedarf anpassen, anstatt ausschließlich ein- und auszuschalten.

Die symmetrische Konstruktion und die Doppel-Druckkammer tragen zu einem stabilen Betrieb sowie zur Reduzierung von Vibrationen und Betriebsgeräuschen bei.

Das ermöglicht:

• bedarfsgerechte Leistungsanpassung
• hohe Effizienz im Teillastbetrieb
• gleichmäßigeren Betrieb
• reduzierte Vibrationen
• zuverlässigen Betrieb über einen breiten Leistungsbereich

Zuverlässiger Heizbetrieb bis −25°C

Die Hi-Therma wurde für einen breiten Einsatzbereich entwickelt.

Der Hersteller gibt für die Raumheizung einen Außentemperaturbereich von:

−25°C bis +40°C

an.

Für die aktive Kühlung liegt der Außentemperaturbereich bei:

+5°C bis +46°C.

Damit kann die Wärmepumpe auch bei sehr niedrigen Außentemperaturen weiterhin für die Gebäudebeheizung eingesetzt werden.

Vorlauftemperatur bis 60°C

Im Heizbetrieb kann die Hisense Hi-Therma eine Wasseraustrittstemperatur von bis zu 60°C bereitstellen.

Der vom Hersteller angegebene Bereich für die Heizwassertemperatur beträgt:

15 bis 60°C.

Damit eignet sich die Wärmepumpe nicht nur für klassische Niedertemperatursysteme wie Fußbodenheizungen, sondern kann – bei entsprechender hydraulischer Auslegung und Heizlastberechnung – auch mit geeigneten Heizkörpern oder Gebläsekonvektoren kombiniert werden.

Warmwasserbereitung

Die Hi-Therma Split kann neben Heizung und Kühlung auch die Warmwasserbereitung über einen externen Warmwasserspeicher übernehmen.

Der vom Hersteller angegebene Warmwasserbereich beträgt 30 bis 55°C über das Wärmepumpensystem.

In Verbindung mit einer elektrischen Zusatzheizung kann die Warmwassertemperatur im Speicher auf bis zu 75°C erhöht werden.

Hinweis: Bei diesem Hi-Therma Split Modell ist kein Warmwasserspeicher in der Hydrobox integriert. Ein geeigneter externer Speicher und die erforderlichen hydraulischen Komponenten werden entsprechend der Anlagenkonfiguration vorgesehen.

Für Anwendungen, bei denen ein Warmwasserspeicher bereits in der Inneneinheit integriert sein soll, bietet Hisense die separate Hi-Therma Integra Serie.

Zwei separate Temperaturkreise

Ein besonderes Merkmal der Hi-Therma ist die Möglichkeit, zwei Heizkreise mit unterschiedlichen Wassertemperaturen zu betreiben.

Mit einer entsprechenden Systemkonfiguration können beispielsweise:

• Fußbodenheizung mit niedriger Vorlauftemperatur
• Heizkörper mit höherer Vorlauftemperatur

innerhalb eines Systems kombiniert werden.

Dadurch lässt sich die Wärmepumpe flexibel an Gebäude mit unterschiedlichen Wärmeübergabesystemen anpassen.

Bis zu 7 Räume individuell regeln

Das Hi-Therma Regelungssystem ermöglicht eine individuelle Temperaturregelung von bis zu sieben Räumen beziehungsweise Zonen.

Hierfür können entsprechende Raumtemperatursensoren beziehungsweise Raumthermostate eingesetzt werden.

Innerhalb des Systems können bis zu zwei Raumthermostate und maximal sechs wandmontierte Temperatursensoren eingebunden werden.

Damit lassen sich unterschiedliche Komfortanforderungen innerhalb des Gebäudes wesentlich präziser berücksichtigen.

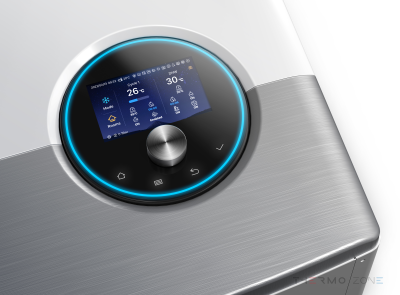

Farbiger Touch-Controller

Die Hydrobox verfügt über einen farbigen Touch-Controller, über den die wesentlichen Betriebsparameter des Systems eingestellt und überwacht werden können.

Über die zentrale Regelung lassen sich unter anderem:

• Betriebsarten
• Heiz- und Kühltemperaturen
• Warmwasserbereitung
• Zeitprogramme
• Heizkreise
• verschiedene Systemfunktionen

komfortabel konfigurieren und überwachen.

Smart APP Control mit optionalem Hi-Mit II Adapter

Die Hisense Hi-Therma kann komfortabel über Smartphone oder Tablet aus der Ferne gesteuert und überwacht werden.

Für die Verbindung der Wärmepumpe mit dem Internet ist der separat erhältliche Hisense Hi-Mit II Adapter (HCCS-H64H2C1M#01) erforderlich.

Der Adapter gehört nicht zum Lieferumfang dieses Wärmepumpen-Sets und muss bei Bedarf zusätzlich erworben werden.

Der Hi-Mit II Adapter kann über WLAN oder LAN mit dem Internet verbunden werden. Anschließend stehen über die Hisense Hi-Mit II App unter anderem folgende Funktionen zur Verfügung:

• Ein- und Ausschalten der Anlage
• Temperatureinstellungen
• Energieverwaltung und Verbrauchsübersicht
• Zeitprogramme und individuelle Szenarien
• Fernzugriff auf das Hi-Therma System

Darüber hinaus ermöglicht das System die Anzeige beziehungsweise Auswertung von Energieinformationen über unterschiedliche Zeiträume.

Damit lässt sich die Wärmepumpe auch unterwegs komfortabel überwachen und steuern.

Hinweis: Für die App- und Internetsteuerung ist der optional erhältliche Hi-Mit II Adapter erforderlich.

Smart Grid Ready und Photovoltaik-Anbindung

Die Hi-Therma unterstützt die Integration in Smart-Grid-Systeme und kann außerdem in Verbindung mit einer Photovoltaikanlage betrieben werden.

Damit kann selbst erzeugter Solarstrom gezielter für den Betrieb der Wärmepumpe genutzt werden.

Insbesondere in Verbindung mit Photovoltaik eröffnet dies interessante Möglichkeiten, den Eigenverbrauch erneuerbarer Energie im Gebäude zu erhöhen und beispielsweise Wärme oder Warmwasser bevorzugt dann zu erzeugen, wenn eigener Solarstrom zur Verfügung steht.

Kombination mit zusätzlichen Wärmequellen

Die Hi-Therma kann in ein Heizsystem mit einer zusätzlichen Wärmequelle integriert werden.

Je nach Anlagenkonfiguration sind beispielsweise Kombinationen mit:

• vorhandenem Heizkessel
• Solarthermie
• anderen unterstützenden Wärmeerzeugern

möglich.

Dadurch eignet sich die Wärmepumpe auch für bivalente beziehungsweise hybride Anlagenkonzepte, bei denen mehrere Wärmeerzeuger gemeinsam genutzt werden.

Automatische Estrichtrocknung

Für Neubauten oder Sanierungen mit Fußbodenheizung verfügt die Hi-Therma über eine spezielle Screed Drying Function zur Estrichtrocknung.

Das System kann einen automatisierten Temperaturablauf für die Trocknung beziehungsweise das Funktionsheizen des Estrichs durchführen.

Diese Funktion erleichtert die Inbetriebnahme bei entsprechenden Fußbodenheizungssystemen und reduziert den manuellen Regelungsaufwand während des vorgesehenen Aufheizprogramms.

Swimming-Pool-Heizung

Die Hi-Therma kann bei entsprechender Anlagenkonfiguration auch zur Beheizung eines Swimmingpools eingesetzt werden.

Hisense sieht hierfür einen Wassertemperaturbereich von:

24 bis 33°C

vor.

Die Einbindung erfolgt über einen geeigneten Pool-Wärmetauscher und eine entsprechend geplante hydraulische Installation.

Leiser Betrieb und Nachtmodus

Für einen möglichst komfortablen Betrieb verfügt die Hi-Therma über spezielle Betriebsarten zur Geräuschreduzierung.

Im Low Noise Mode kann das Betriebsgeräusch reduziert werden. Zusätzlich steht ein Night Mode für einen besonders geräuschreduzierten Betrieb zur Verfügung.

Für die Außeneinheit AHW-080HCDS1 werden im Heizbetrieb folgende Schalldruckpegel angegeben:

• 50 dB(A) im Normalbetrieb
• 43 dB(A) im Quiet Mode
• 39 dB(A) im Night Mode

Damit lässt sich der Betrieb insbesondere während geräuschsensibler Tages- und Nachtzeiten entsprechend anpassen.

Hi-Checker für Diagnose und Service

Für Fachbetriebe stellt Hisense mit Hi-Checker ein spezielles Diagnose- und Servicetool zur Verfügung.

Servicetechniker können damit Betriebszustände und Systemdaten auslesen und die Diagnose sowie Wartung des Wärmepumpensystems unterstützen.

Dies erleichtert die professionelle Inbetriebnahme, Fehleranalyse und Wartung der Anlage.

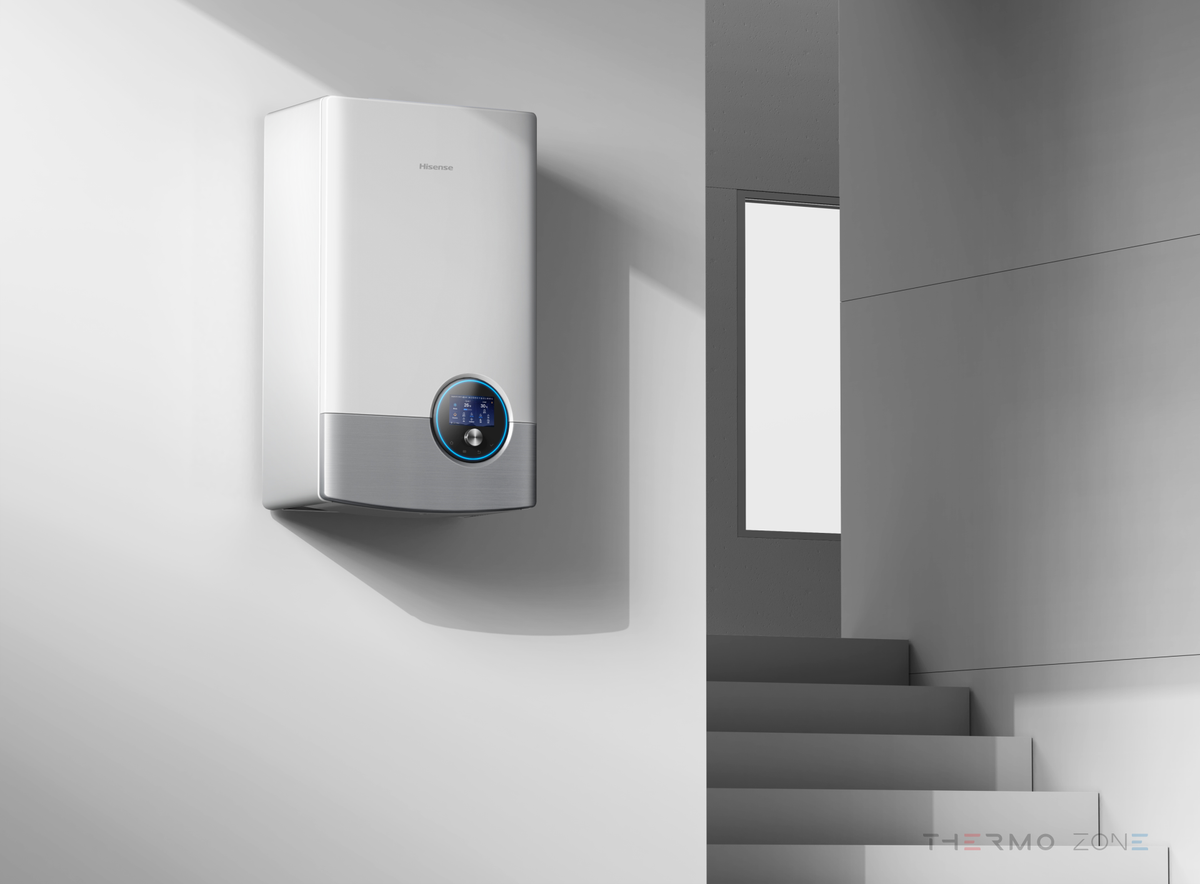

Wartungsfreundliche Hydrobox

Auch die Konstruktion der Inneneinheit wurde auf einen guten Zugang zu den internen Komponenten ausgelegt.

Hisense verwendet eine schwenkbare Elektrobox, wodurch dahinterliegende Komponenten bei Wartungs- und Servicearbeiten leichter erreichbar werden.

Das erleichtert dem Fachbetrieb Inspektion, Diagnose und Wartung.

Flexible Installation des Split-Systems

Die Verbindung zwischen Außen- und Inneneinheit erfolgt über Kältemittelleitungen.

Für die Kombination AHW-080HCDS1 + AHM-080HCDSAA gibt Hisense eine maximale Kältemittelleitungslänge von 45 m an.

Die werkseitige Kältemittelfüllung ist für eine Standardleitungslänge von 8 m vorgesehen.

Dadurch ergeben sich flexible Möglichkeiten bei der Positionierung von Außen- und Inneneinheit.

Die tatsächliche Leitungsführung und gegebenenfalls erforderliche zusätzliche Kältemittelmenge müssen entsprechend den Installationsvorgaben von Hisense durch den ausführenden Fachbetrieb bestimmt werden.

Kältemittel R32

Die Hisense Hi-Therma Split arbeitet mit R32.

Die Außeneinheit AHW-080HCDS1 besitzt eine werkseitige Kältemittelfüllung von 1,05 kg R32.

R32 ist ein fluoriertes Kältemittel. Da es sich bei der Hi-Therma um ein Split-System handelt und bei der Installation Kältemittelleitungen zwischen Außen- und Inneneinheit hergestellt werden, muss die Installation entsprechend den geltenden gesetzlichen Anforderungen und den Vorgaben des Herstellers durch einen entsprechend qualifizierten Fachbetrieb erfolgen.

Systemvorteile der Hisense Hi-Therma Split 8 kW

• Luft-Wasser-Wärmepumpe als Split-System
• Set aus Außen- und Hydrobox-Inneneinheit
• 8,0 kW nominale Heizleistung bei A7/W35
• einphasige Ausführung 220–240 V
• Energieeffizienzklasse A+++ bei W35
• Energieeffizienzklasse A++ bei W55
• Heizen, aktives Kühlen und Warmwasserbereitung
• Heizbetrieb bis −25°C Außentemperatur
• Vorlauftemperatur beim Heizen bis 60°C
• hocheffizienter DC-Inverter-Doppelrollkolbenkompressor
• Kältemittel R32
• 1,05 kg R32 Kältemittelfüllung
• zwei getrennte Temperaturkreise möglich
• individuelle Temperaturregelung für bis zu 7 Räume
• farbiger Touch-Controller
• Smart APP Control über optionalen Hi-Mit II Adapter
• Internetverbindung über WLAN oder LAN mit Hi-Mit II
• Smart Grid Ready
• Photovoltaik-Anbindung
• Einbindung zusätzlicher Wärmequellen möglich
• automatische Estrichtrocknungsfunktion
• Swimming-Pool-Heizung möglich
• Low Noise Mode
• Night Mode
• Hi-Checker Diagnose- und Servicetool
• maximale Kältemittelleitungslänge bis 45 m
• wartungsfreundliche Hydrobox

Ideal für Neubau und Modernisierung

Die Hisense Hi-Therma Split 8 kW eignet sich für unterschiedliche wassergeführte Heiz- und Kühlsysteme.

Typische Anwendungen sind:

• Einfamilienhäuser
• energieeffiziente Neubauten
• modernisierte Bestandsgebäude
• Fußbodenheizung
• Niedertemperatur-Heizkörper
• Gebläsekonvektoren
• kombinierte Heizsysteme mit unterschiedlichen Vorlauftemperaturen
• Systeme mit externer Warmwasserbereitung
• Anlagen in Verbindung mit Photovoltaik

Die korrekte Leistungsgröße einer Wärmepumpe sollte grundsätzlich anhand einer Heizlastberechnung und der tatsächlich erforderlichen Systemtemperaturen des Gebäudes bestimmt werden.

Produktidentifikation

Hersteller: Hisense
Serie: Hi-Therma Split
System: Luft-Wasser-Wärmepumpe
Außeneinheit: AHW-080HCDS1
Inneneinheit / Hydrobox: AHM-080HCDSAA
Nennheizleistung: 8,0 kW bei A7/W35
Spannungsversorgung: 220–240 V / 1 Phase / 50 Hz
Kältemittel: R32
Kältemittelfüllmenge: 1,05 kg
Energieeffizienz W35: A+++
Energieeffizienz W55: A++
App-/Internetsteuerung: optional über Hi-Mit II Adapter HCCS-H64H2C1M#01

Wichtiger Hinweis zur Installation

Bei der Hisense Hi-Therma Split handelt es sich um ein Split-Wärmepumpensystem mit fluoriertem Kältemittel R32.

Die Installation und Inbetriebnahme des Kältemittelkreislaufs muss durch einen entsprechend qualifizierten beziehungsweise zertifizierten Fachbetrieb und gemäß den geltenden gesetzlichen Bestimmungen sowie den Installationsvorgaben von Hisense durchgeführt werden.

Für dieses Produkt gilt deshalb auch der ThermoZone F-Gas-Nachweisprozess vor dem Versand.

Technische Daten

Die vollständigen technischen Spezifikationen finden Sie in der Tabelle „Technische Daten“ auf dieser Produktseite oder laden Sie den Katalog aus dem Download-Bereich unten herunter.
