Luft-Wasser-Wärmepumpe Hisense Hi-Therma Integra R32 12 kW – mit 230 l Warmwasserspeicher AHW-120HEDS1+ AHS-120HEDSAA-23

Produktbeschreibung

Die Hisense Hi-Therma Integra R32 12 kW kombiniert eine leistungsstarke Luft-Wasser-Wärmepumpe mit einem integrierten 230-Liter-Warmwasserspeicher zu einer besonders kompakten All-in-One-Lösung für Heizung, aktive Kühlung und Warmwasserbereitung.

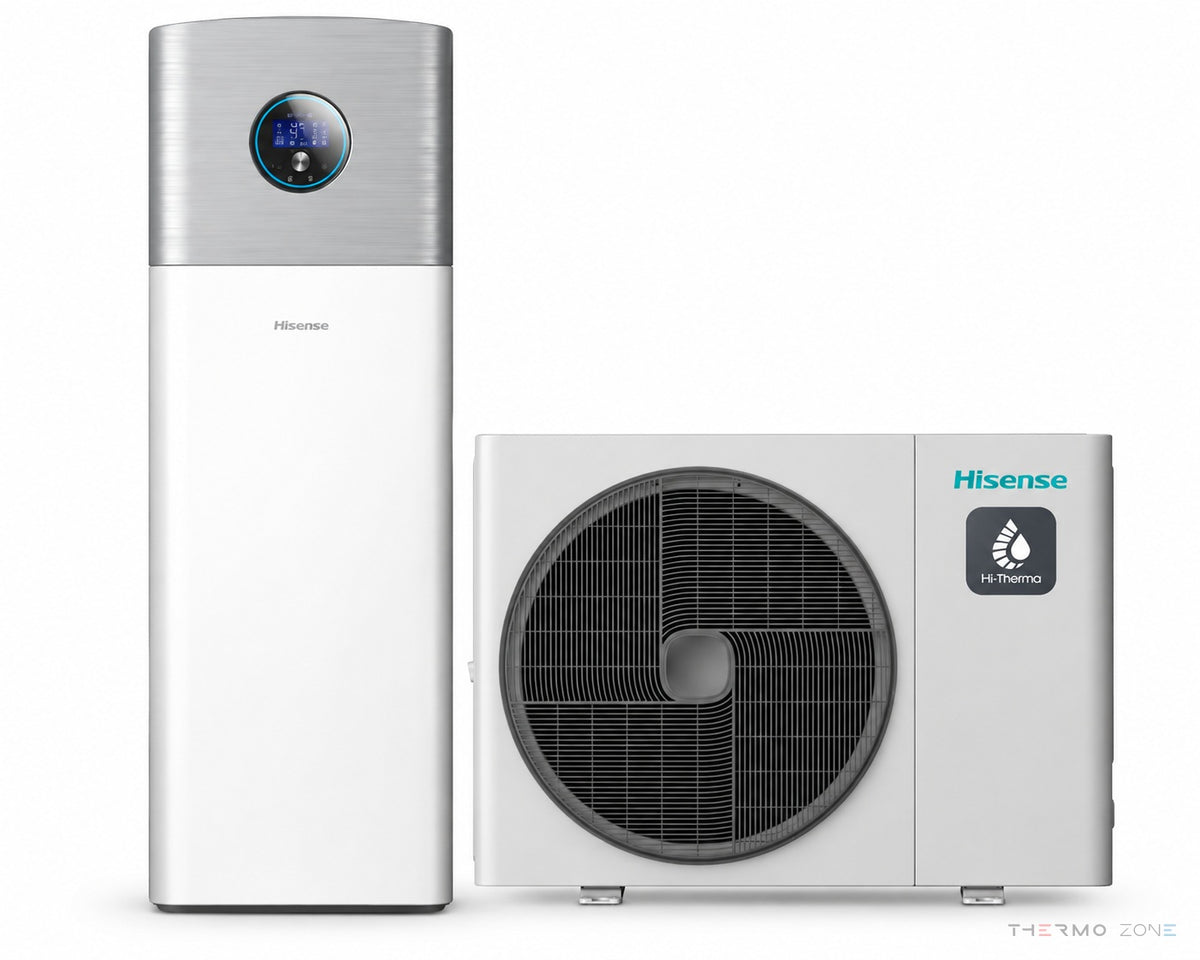

Das angebotene Set besteht aus:

• Außeneinheit AHW-120HEDS1
• Integra-Inneneinheit AHS-120HEDSAA-23 mit integriertem 230-Liter-Warmwasserspeicher

Die komplette Inneneinheit vereint die wesentlichen hydraulischen Komponenten und den Warmwasserspeicher in einem modernen, bodenstehenden Gehäuse.

Dadurch wird bei einer entsprechend geplanten Standardinstallation kein separater externer Warmwasserspeicher benötigt. Das reduziert den Platzbedarf und ermöglicht eine besonders aufgeräumte und kompakte Installation.

Mit einer nominalen Heizleistung von 12,0 kW bei A7/W35, einem COP von 4,95 bei A7/W35 und der Energieeffizienzklasse A+++ bei W35 bietet die Hi-Therma Integra eine effiziente Komplettlösung für Gebäude mit entsprechend höherem Wärmebedarf.

Die Kombination AHW-120HEDS1 + AHS-120HEDSAA-23 ist als dreiphasige 400-V-Ausführung ausgelegt.

All-in-One-System mit integriertem 230-Liter-Warmwasserspeicher

Der entscheidende Unterschied zwischen der Hi-Therma Integra und der klassischen Hi-Therma Split mit Hydrobox ist die Konstruktion der Inneneinheit.

Bei der Integra befindet sich ein 230-Liter-Warmwasserspeicher direkt im Innengerät.

Dadurch werden in einem kompakten System kombiniert:

• Wärmepumpen-Hydraulik
• Heizungsregelung
• Warmwasserbereitung
• 230-Liter-Warmwasserspeicher
• zentraler Touch-Controller

Ein zusätzlicher separater Warmwasserspeicher ist dadurch bei einer entsprechend geplanten Standardinstallation nicht erforderlich.

Das spart Platz im Technikraum, reduziert die Anzahl separat zu installierender Komponenten und sorgt für eine saubere und übersichtliche Gesamtinstallation.

Heizen, Kühlen und Warmwasser mit einem System

Die Hisense Hi-Therma Integra übernimmt drei zentrale Aufgaben der Gebäudetechnik:

• Raumheizung
• aktive Raumkühlung
• Trinkwassererwärmung

Das System kann mit unterschiedlichen wassergeführten Wärmeübergabesystemen kombiniert werden, darunter:

• Fußbodenheizung
• geeignete Heizkörper
• Gebläsekonvektoren
• kombinierte Heizsysteme

Bei entsprechender Anlagenkonfiguration ist außerdem die Beheizung eines Swimmingpools möglich.

Damit bietet die Hi-Therma Integra eine zentrale Lösung für den ganzjährigen thermischen Komfort eines Gebäudes.

230 Liter Warmwasser direkt in der Inneneinheit

Der integrierte 230-Liter-Warmwasserspeicher ist eines der wichtigsten Merkmale der Hi-Therma Integra.

Anders als bei einer klassischen Hydrobox muss kein separater Warmwasserspeicher neben der Wärmepumpen-Inneneinheit installiert werden.

Das bietet mehrere Vorteile:

• 230 Liter Speichervolumen
• Warmwasserbereitung direkt über die Wärmepumpe
• kein separater Warmwasserspeicher erforderlich
• geringerer Platzbedarf
• weniger externe Komponenten
• kompaktere Installation
• aufgeräumter Technikraum
• abgestimmtes Gesamtsystem von Hisense

Der integrierte Speicher ist für das XL-Warmwasser-Lastprofil ausgelegt.

Damit eignet sich die Integra besonders für Gebäude, bei denen Heizung und Warmwasser in einem möglichst kompakten System realisiert werden sollen.

Hoher Warmwasserkomfort

Die Hi-Therma Integra wurde nicht nur für die Gebäudebeheizung, sondern auch für eine komfortable Warmwasserversorgung entwickelt.

Für die Kombination AHW-120HEDS1 + AHS-120HEDSAA-23 ist das Warmwassersystem nach EN 16147 für das Lastprofil XL ausgelegt.

Die zertifizierten Leistungsdaten weisen dabei unter anderem eine nutzbare Mischwassermenge bei 40°C von rund 260 Litern aus.

Dadurch verbindet die Integra die Vorteile einer effizienten Luft-Wasser-Wärmepumpe mit einem vollwertigen Warmwassersystem in einer einzigen kompakten Inneneinheit.

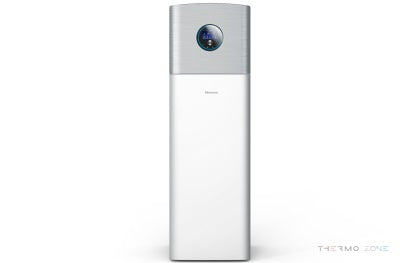

Platzsparende All-in-One-Inneneinheit

Die Integra-Inneneinheit ist als schlanke, bodenstehende Einheit ausgeführt.

Trotz des integrierten 230-Liter-Warmwasserspeichers benötigt das Gerät nur eine vergleichsweise kleine Grundfläche.

Die Abmessungen der Inneneinheit betragen:

595 × 1885 × 625 mm (B × H × T)

Damit lassen sich Wärmepumpen-Hydraulik und Warmwasserspeicher auf einer Grundfläche von nur rund 0,37 m² unterbringen.

Das ist insbesondere bei begrenztem Platz im Technik- oder Hauswirtschaftsraum ein wichtiger Vorteil.

12 kW Heizleistung mit hoher Effizienz

Die Hi-Therma Integra 12 kW erreicht bei A7/W35 eine Heizleistung von 12,0 kW.

Der COP beträgt unter diesen Bedingungen:

COP 4,95

Das bedeutet, dass die Wärmepumpe unter diesem genormten Betriebspunkt aus einer elektrischen Leistungsaufnahme von rund 2,42 kW eine Heizleistung von 12,0 kW bereitstellt.

Auch für höhere Heizwassertemperaturen bietet das System eine hohe Leistung.

Bei mittleren Temperaturbedingungen stehen 11,2 kW Heizleistung bei einem COP von 3,05 zur Verfügung.

Die Energieeffizienzklassen betragen:

• A+++ bei W35
• A++ bei W55

Damit eignet sich die Wärmepumpe hervorragend für Niedertemperatur-Heizsysteme und kann bei entsprechender Anlagenplanung auch mit geeigneten Heizkörpern kombiniert werden.

Hocheffiziente DC-Inverter-Technologie

Die Hi-Therma arbeitet mit einem hocheffizienten DC-Inverter-Kompressor.

Die Leistung des Kompressors wird entsprechend dem aktuellen Wärme- beziehungsweise Kühlbedarf geregelt.

Dadurch kann die Wärmepumpe ihre Leistung kontinuierlich an die tatsächlichen Anforderungen des Gebäudes anpassen.

Das ermöglicht:

• bedarfsgerechte Leistungsregelung
• hohe Effizienz im Teillastbetrieb
• gleichmäßigeren Betrieb
• weniger unnötige Start-Stopp-Zyklen
• stabilere Raumtemperaturen
• effizienten Betrieb während der Übergangszeit

Zuverlässiger Heizbetrieb bis −25°C

Die Hi-Therma wurde für einen breiten Betriebsbereich entwickelt.

Ein stabiler Heizbetrieb ist bei Außentemperaturen von bis zu −25°C möglich.

Dadurch kann die Wärmepumpe auch bei niedrigen winterlichen Außentemperaturen weiterhin zur Gebäudebeheizung eingesetzt werden.

Das macht die Hi-Therma Integra sowohl für moderne Neubauten als auch für entsprechend ausgelegte Sanierungsprojekte interessant.

Wasseraustrittstemperatur bis 65°C

Die Hi-Therma Integra kann eine Wasseraustrittstemperatur von bis zu 65°C erzeugen, abhängig von den jeweiligen Betriebsbedingungen.

Damit eignet sich das System nicht nur für klassische Niedertemperatur-Flächenheizungen wie Fußbodenheizungen.

Bei entsprechender Heizlast- und Systemauslegung kann die Wärmepumpe auch mit geeigneten Heizkörpern oder anderen wassergeführten Wärmeübergabesystemen kombiniert werden.

Für einen möglichst effizienten Wärmepumpenbetrieb sollte die erforderliche Vorlauftemperatur grundsätzlich so niedrig wie möglich ausgelegt werden.

Warmwasserbereitung direkt über die Wärmepumpe

Die Hi-Therma Integra nutzt die Wärmepumpentechnologie auch zur energieeffizienten Trinkwassererwärmung.

Das erwärmte Trinkwasser wird direkt im integrierten 230-Liter-Speicher bevorratet.

Dadurch steht ein gemeinsames System für:

• Raumheizung
• Raumkühlung
• Warmwasserbereitung

zur Verfügung.

Mit elektrischer Zusatzheizung kann die Temperatur im Warmwasserspeicher auf bis zu 75°C erhöht werden.

Dies ermöglicht bei entsprechender Systemeinstellung auch thermische Hygienefunktionen für den Warmwasserspeicher.

Zwei separate Temperaturkreise

Die Hi-Therma Integra unterstützt zwei separate Temperaturkreise.

Dadurch können unterschiedliche Wärmeübergabesysteme innerhalb eines Gebäudes kombiniert werden.

Beispielsweise:

• Fußbodenheizung mit niedriger Vorlauftemperatur
• Heizkörper oder Gebläsekonvektoren mit einer anderen Systemtemperatur

Mit einer entsprechend geplanten Hydraulik und Regelung können beide Bereiche bedarfsgerecht betrieben werden.

Dies bietet zusätzliche Flexibilität bei Neubauten und insbesondere bei Gebäuden mit unterschiedlichen Heizflächen.

Bis zu 7 Räume individuell regeln

Das Hi-Therma Regelungssystem ermöglicht eine individuelle Temperaturregelung für bis zu sieben Räume beziehungsweise Zonen.

Innerhalb eines Hi-Therma Systems können bis zu zwei Raumthermostate und maximal sechs wandmontierte Temperatursensoren eingebunden werden.

Damit lassen sich unterschiedliche Bereiche des Gebäudes entsprechend den jeweiligen Komfortanforderungen regeln.

Farbiger Touch-Controller

Die Integra-Inneneinheit verfügt über einen modernen farbigen Touch-Controller.

Über die zentrale Regelung können unter anderem:

• Heizbetrieb
• Kühlbetrieb
• Warmwasserbereitung
• gewünschte Temperaturen
• unterschiedliche Heizkreise
• Zeitprogramme
• verschiedene Systemfunktionen

konfiguriert und überwacht werden.

Der Controller bildet damit die zentrale Bedienoberfläche für das gesamte Hi-Therma Integra System.

Smart APP Control mit optionalem Hi-Mit II Adapter

Die Hisense Hi-Therma Integra kann komfortabel über Smartphone oder Tablet aus der Ferne gesteuert und überwacht werden.

Für die Verbindung der Wärmepumpe mit dem Internet ist der separat erhältliche Hisense Hi-Mit II Adapter (HCCS-H64H2C1M#01) erforderlich.

Der Adapter gehört nicht zum Lieferumfang dieses Wärmepumpen-Sets und muss bei Bedarf zusätzlich erworben werden.

Der Hi-Mit II Adapter ermöglicht die Internetanbindung über WLAN oder LAN.

Über die Hisense Hi-Mit II App stehen anschließend unter anderem folgende Funktionen zur Verfügung:

• Ein- und Ausschalten der Anlage
• Temperatureinstellungen
• Überwachung des Anlagenbetriebs
• Energieverwaltung und Verbrauchsübersicht
• Zeitprogramme
• individuelle Szenarien
• Fernzugriff auf das Hi-Therma System

Hinweis: Für die App- und Internetsteuerung ist der optional erhältliche Hi-Mit II Adapter erforderlich.

Smart Grid Ready und Photovoltaik-Anbindung

Die Hi-Therma Integra unterstützt die Integration in Smart-Grid-Systeme und bietet Möglichkeiten zur Einbindung einer Photovoltaikanlage.

Dadurch kann selbst erzeugter Solarstrom gezielter für den Betrieb der Wärmepumpe genutzt werden.

Gerade die Kombination aus Wärmepumpe und integriertem Warmwasserspeicher bietet hierfür interessante Möglichkeiten.

Bei entsprechender Systemkonfiguration kann verfügbare PV-Energie beispielsweise verstärkt zur Warmwasserbereitung genutzt und anschließend als thermische Energie im 230-Liter-Speicher bevorratet werden.

Dies kann dazu beitragen, den Eigenverbrauch der Photovoltaikanlage zu erhöhen.

Kombination mit zusätzlichen Wärmequellen

Die Hi-Therma Integra unterstützt die Einbindung zusätzlicher Wärmequellen.

Je nach Anlagenkonfiguration kann das Wärmepumpensystem beispielsweise mit:

• vorhandenem Heizkessel
• Solarthermie
• anderen unterstützenden Wärmeerzeugern

kombiniert werden.

Dadurch kann die Hi-Therma Integra auch Bestandteil eines bivalenten oder hybriden Heizsystems sein.

Automatische Estrichtrocknung

Für Neubauten und Sanierungsprojekte mit Fußbodenheizung verfügt die Hi-Therma Integra über eine spezielle Screed Drying Function.

Damit kann ein definierter Temperaturablauf für das Funktionsheizen beziehungsweise die Estrichtrocknung unterstützt werden.

Diese Funktion erleichtert die Inbetriebnahme entsprechender Fußbodenheizungssysteme und reduziert den manuellen Regelungsaufwand während des vorgesehenen Aufheizprogramms.

Swimming-Pool-Heizung

Bei entsprechender Anlagenkonfiguration kann die Hi-Therma Integra auch zur Beheizung eines Swimmingpools eingesetzt werden.

Die Einbindung erfolgt über einen geeigneten Pool-Wärmetauscher und eine entsprechend geplante Hydraulik.

Dadurch kann das System neben Heizung, Kühlung und Warmwasserbereitung noch eine weitere thermische Aufgabe übernehmen.

Geräuschreduzierter Betrieb

Die Hi-Therma Integra verfügt über Funktionen für einen geräuschreduzierten Betrieb sowie einen Tag-/Nachtbetrieb.

Damit kann das Betriebsverhalten insbesondere während geräuschsensibler Zeiten angepasst werden.

Die korrekte Positionierung der Außeneinheit bleibt dennoch ein wichtiger Bestandteil der Anlagenplanung und sollte sowohl technische als auch akustische Anforderungen berücksichtigen.

Hi-Checker für Diagnose und Service

Die Hi-Therma Integra unterstützt das Hisense Hi-Checker Diagnose- und Servicetool.

Damit können Fachbetriebe relevante Betriebszustände und Systeminformationen auswerten.

Dies unterstützt:

• professionelle Inbetriebnahme
• Systemdiagnose
• Fehleranalyse
• Wartung
• Service

und erleichtert die technische Betreuung des Wärmepumpensystems.

Wartungsfreundliche All-in-One-Konstruktion

Trotz der kompakten Integration von Hydraulik und Warmwasserspeicher wurde die Inneneinheit auf eine gute Wartungs- und Servicezugänglichkeit ausgelegt.

Die Kombination wichtiger Komponenten in einem gemeinsamen System reduziert gleichzeitig die Anzahl separat im Technikraum zu installierender Geräte.

Dies sorgt für eine übersichtliche und professionelle Gesamtinstallation.

Flexible Installation des Split-Systems

Die Verbindung zwischen Außen- und Inneneinheit erfolgt über Kältemittelleitungen.

Für das 12-kW-System werden folgende Leitungsdimensionen verwendet:

• Flüssigkeitsleitung 3/8"
• Gasleitung 5/8"

Bei der Integra befindet sich der wasserführende Teil der Anlage einschließlich des Warmwasserspeichers innerhalb des Gebäudes.

Zwischen Außen- und Inneneinheit verlaufen dagegen die Kältemittelleitungen des R32-Kältekreises.

Diese Konstruktion ermöglicht eine flexible Positionierung der Außeneinheit und vermeidet wasserführende Heizungsleitungen zwischen Gebäude und Außeneinheit.

Kältemittel R32

Die Hisense Hi-Therma Integra 12 kW arbeitet mit R32.

Die Außeneinheit AHW-120HEDS1 besitzt eine werkseitige Kältemittelfüllung von 1,80 kg R32.

R32 ist ein fluoriertes Kältemittel.

Da bei der Installation Kältemittelleitungen zwischen Außen- und Inneneinheit hergestellt werden, muss der Kältemittelkreislauf entsprechend den gesetzlichen Anforderungen und den Installationsvorgaben von Hisense durch einen entsprechend qualifizierten Fachbetrieb installiert und in Betrieb genommen werden.

Dreiphasige 400-V-Ausführung

Die Kombination AHW-120HEDS1 + AHS-120HEDSAA-23 ist die dreiphasige Ausführung der Hi-Therma Integra 12 kW.

Die Spannungsversorgung beträgt:

380–415 V / 3 Phasen / 50 Hz

Damit ist dieses Modell für Installationen mit entsprechendem dreiphasigem Stromanschluss ausgelegt.

Systemvorteile der Hisense Hi-Therma Integra 12 kW

• Luft-Wasser-Wärmepumpe als Split-System
• komplettes Set aus Außen- und Integra-Inneneinheit
• integrierter 230-Liter-Warmwasserspeicher
• Warmwasser-Lastprofil XL
• platzsparendes All-in-One-Konzept
• kein separater Warmwasserspeicher erforderlich
• 12,0 kW Heizleistung bei A7/W35
• COP 4,95 bei A7/W35
• SCOP bis 4,76 bei Niedertemperaturanwendung
• Energieeffizienzklasse A+++ bei W35
• Energieeffizienzklasse A++ bei W55
• dreiphasige Ausführung 380–415 V / 50 Hz
• Heizen, aktives Kühlen und Warmwasserbereitung
• Heizbetrieb bis −25°C Außentemperatur
• Wasseraustrittstemperatur bis 65°C
• Warmwasserspeichertemperatur bis 75°C mit elektrischer Zusatzheizung
• hocheffiziente DC-Inverter-Technologie
• Kältemittel R32
• 1,80 kg R32 Kältemittelfüllung
• zwei getrennte Temperaturkreise möglich
• individuelle Temperaturregelung für bis zu 7 Räume
• farbiger Touch-Controller
• Smart APP Control über optionalen Hi-Mit II Adapter
• Internetanbindung über WLAN oder LAN mit Hi-Mit II
• Smart Grid Ready
• Photovoltaik-Anbindung
• Einbindung zusätzlicher Wärmequellen möglich
• Estrichtrocknungsfunktion
• Swimming-Pool-Heizung möglich
• geräuschreduzierter Betrieb
• Hi-Checker Diagnose- und Servicetool
• kompakte und wartungsfreundliche All-in-One-Inneneinheit

Ideal für höheren Wärme- und Warmwasserbedarf

Die Hisense Hi-Therma Integra 12 kW eignet sich besonders für Gebäude, bei denen eine leistungsstarke Komplettlösung für Heizung, Kühlung und Warmwasserbereitung mit möglichst geringem Platzbedarf gewünscht ist.

Typische Anwendungen sind:

• größere Einfamilienhäuser
• Gebäude mit höherer berechneter Heizlast
• energieeffiziente Neubauten
• energetisch modernisierte Bestandsgebäude
• Haushalte mit entsprechendem Warmwasserbedarf
• Gebäude mit begrenztem Platz im Technikraum
• Fußbodenheizung
• geeignete Heizkörpersysteme
• Gebläsekonvektoren
• kombinierte Heizsysteme
• Anlagen in Verbindung mit Photovoltaik
• bivalente und hybride Heizsysteme

Durch den integrierten 230-Liter-Warmwasserspeicher ist bei einer entsprechend geplanten Standardanlage kein zusätzlicher separater Warmwasserspeicher erforderlich.

Die korrekte Dimensionierung sollte grundsätzlich anhand einer Heizlastberechnung, des tatsächlichen Warmwasserbedarfs und der erforderlichen Systemtemperaturen des Gebäudes erfolgen.

Produktidentifikation

Hersteller: Hisense
Serie: Hi-Therma Integra
System: Luft-Wasser-Wärmepumpe / Split-System
Außeneinheit: AHW-120HEDS1
Inneneinheit: AHS-120HEDSAA-23
Warmwasserspeicher: integriert
Speichervolumen: 230 Liter
Warmwasser-Lastprofil: XL
Nennheizleistung: 12,0 kW bei A7/W35
COP A7/W35: 4,95
SCOP W35: 4,76
Spannungsversorgung: 380–415 V / 3 Phasen / 50 Hz
Kältemittel: R32
Kältemittelfüllmenge: 1,80 kg
Energieeffizienz W35: A+++
Energieeffizienz W55: A++
App-/Internetsteuerung: optional über Hi-Mit II Adapter HCCS-H64H2C1M#01

Wichtiger Hinweis zur Installation

Bei der Hisense Hi-Therma Integra handelt es sich um ein Split-Wärmepumpensystem mit fluoriertem Kältemittel R32.

Die Installation und Inbetriebnahme des Kältemittelkreislaufs muss durch einen entsprechend qualifizierten beziehungsweise zertifizierten Fachbetrieb und gemäß den geltenden gesetzlichen Bestimmungen sowie den Installationsvorgaben von Hisense durchgeführt werden.

Für dieses Produkt gilt deshalb auch der ThermoZone F-Gas-Nachweisprozess vor dem Versand.

Technische Daten

Die vollständigen technischen Spezifikationen finden Sie in der Tabelle „Technische Daten“ auf dieser Produktseite oder laden Sie den Katalog aus dem Download-Bereich unten herunter.
