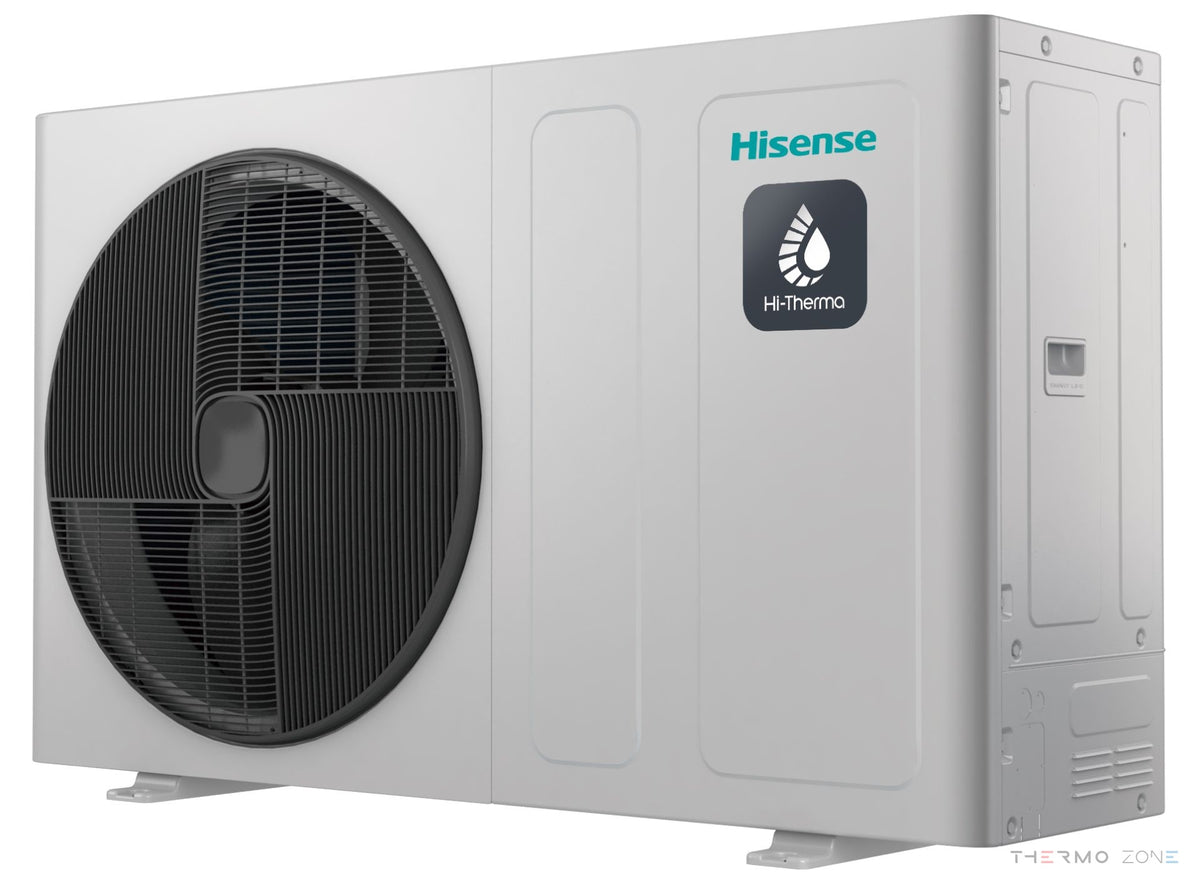

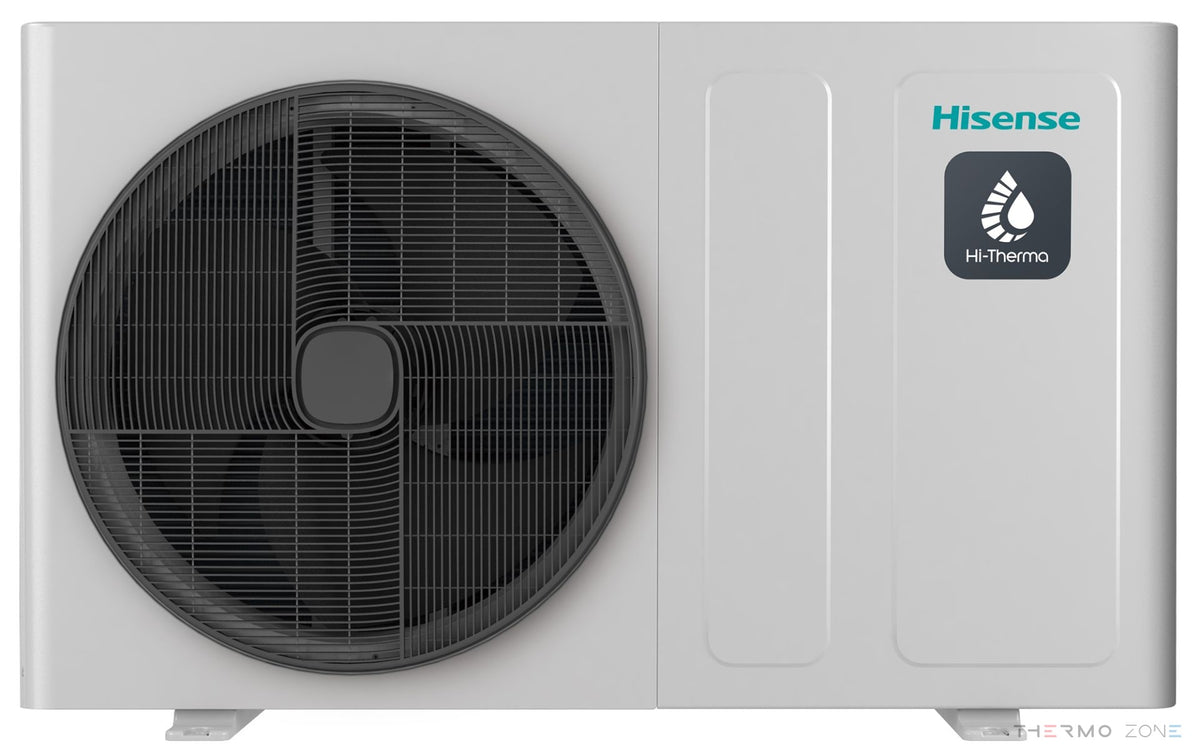

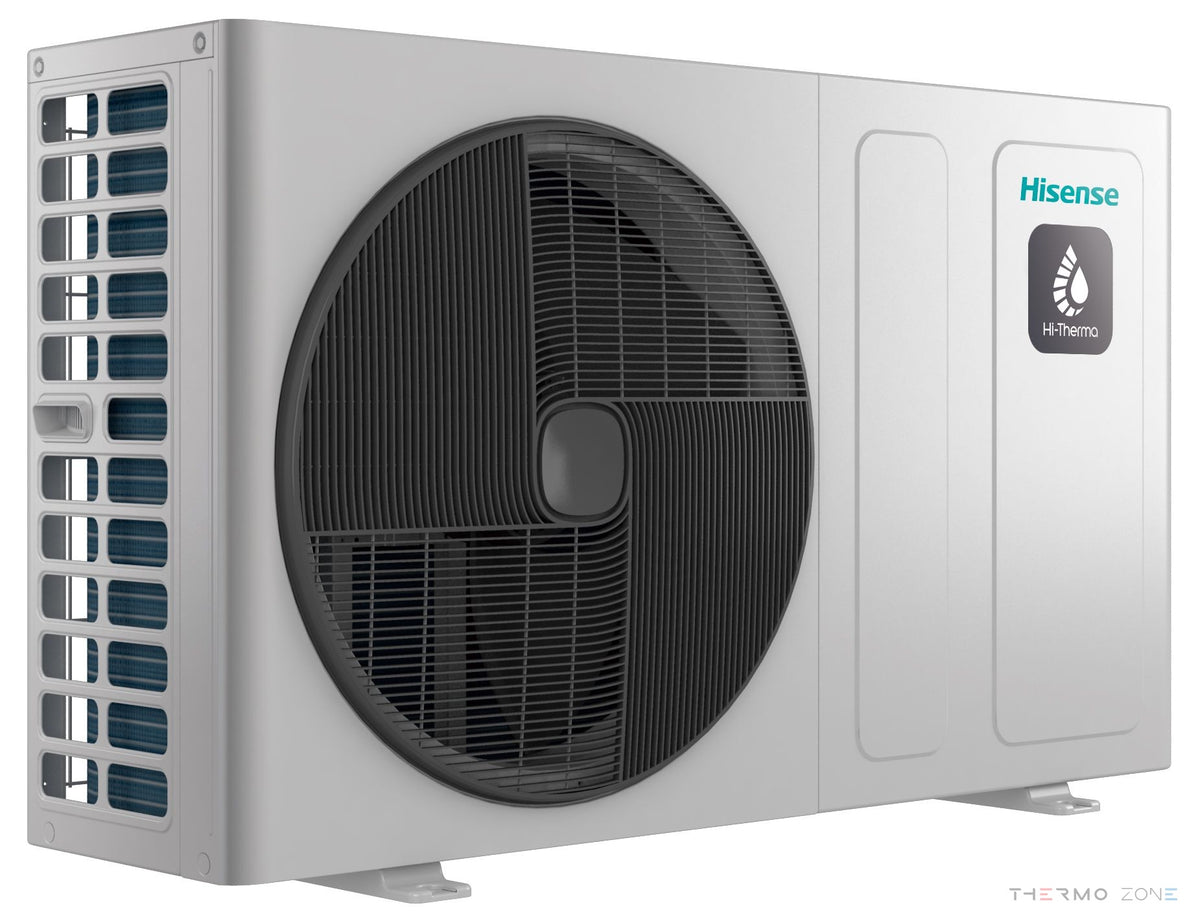

Luft-Wasser-Wärmepumpe Hisense Hi-Therma Monoblock R32 16 kW – AHZ-160HEDS1

Produktbeschreibung

Die Hisense Hi-Therma Monoblock R32 16 kW AHZ-160HEDS1 ist eine leistungsstarke Luft-Wasser-Wärmepumpe für Heizung, aktive Kühlung und Warmwasserbereitung.

Im Gegensatz zu einem Split-Wärmepumpensystem befindet sich beim Monoblock der komplette Kältemittelkreislauf einschließlich Kompressor, Wärmetauscher und Kältemittel innerhalb der Außeneinheit.

Zwischen Wärmepumpe und Gebäude müssen deshalb keine Kältemittelleitungen verlegt werden. Die Verbindung zum Heizsystem erfolgt über wasserführende Vor- und Rücklaufleitungen.

Mit einer nominalen Heizleistung von 16,0 kW bei A7/W35, einem COP von 4,60 und den Energieeffizienzklassen A+++ bei W35 und A++ bei W55 bietet die Hi-Therma Monoblock eine leistungsstarke Lösung für Gebäude mit entsprechend höherem Wärmebedarf.

Das Modell AHZ-160HEDS1 ist als dreiphasige 380–415-V-Ausführung ausgelegt und arbeitet mit dem Kältemittel R32.

Kompaktes Monoblock-System ohne separate Kältemittel-Inneneinheit

Der wesentliche Vorteil der Hi-Therma Monoblock liegt in ihrem kompakten Systemaufbau.

Der komplette Kältemittelkreislauf befindet sich werkseitig geschlossen innerhalb der Außeneinheit.

Eine separate Hydrobox mit Kältemittelanschlüssen wie bei einem klassischen Split-System ist nicht erforderlich.

Das bedeutet:

• kompletter Kältemittelkreislauf in der Außeneinheit
• keine Kältemittelleitungen zwischen Außen- und Innenbereich
• keine kältetechnische Verbindung zwischen zwei Geräten
• wassergeführte Verbindung zum Heizsystem
• kompakter Systemaufbau
• flexible Einbindung in die Gebäudehydraulik

Damit eignet sich die Hi-Therma Monoblock besonders für Anlagen, bei denen ein übersichtliches Wärmepumpenkonzept mit möglichst wenigen kältetechnischen Installationsarbeiten vor Ort gewünscht ist.

Heizen, Kühlen und Warmwasser mit einem System

Die Hisense Hi-Therma Monoblock kann mehrere zentrale Aufgaben der Gebäudetechnik übernehmen.

Das System unterstützt:

• Raumheizung
• aktive Raumkühlung
• Warmwasserbereitung über einen externen Speicher
• Fußbodenheizung
• geeignete Heizkörper
• Gebläsekonvektoren
• kombinierte Heizsysteme

Bei entsprechender Anlagenkonfiguration ist außerdem die Beheizung eines Swimmingpools möglich.

Damit steht eine zentrale Wärmepumpenlösung für Heizung, Kühlung und Warmwasserbereitung zur Verfügung.

16 kW Heizleistung mit hoher Leistungsreserve

Die Hi-Therma Monoblock AHZ-160HEDS1 erreicht bei A7/W35 eine nominale Heizleistung von 16,0 kW.

Der Leistungsbereich unter diesen Bedingungen beträgt:

4,86 bis 18,0 kW

Der nominale COP bei A7/W35 beträgt:

COP 4,60

Damit kann die Wärmepumpe ihre Leistung entsprechend dem aktuellen Wärmebedarf des Gebäudes anpassen.

Die maximale Heizleistung von 18,0 kW bei A7/W35 bietet zusätzliche Leistungsreserve bei entsprechenden Betriebsbedingungen.

Hohe Leistung auch bei 55°C Heizwasser

Auch bei einer höheren Heizwassertemperatur stellt die AHZ-160HEDS1 eine hohe Leistung bereit.

Bei A7/W55 erreicht das System:

• 15,0 kW nominale Heizleistung
• bis zu 17,0 kW maximale Heizleistung
• COP 2,95

Damit bietet die 16-kW-Ausführung zusätzliche Flexibilität für Heizsysteme, die höhere Vorlauftemperaturen benötigen.

Hohe Heizleistung auch bei niedrigen Außentemperaturen

Die Hi-Therma Monoblock wurde für einen zuverlässigen Wärmepumpenbetrieb auch bei winterlichen Bedingungen entwickelt.

Bei A−7/W35 erreicht die AHZ-160HEDS1:

• 14,0 kW Heizleistung
• COP 2,80

Bei gleichzeitig höherer Heizwassertemperatur von 55°C stehen bei A−7/W55 noch:

• 11,0 kW Heizleistung
• COP 2,00

zur Verfügung.

Damit kann die Wärmepumpe auch bei sinkenden Außentemperaturen weiterhin eine hohe Heizleistung bereitstellen.

Energieeffizienz A+++ / A++

Die Hisense Hi-Therma Monoblock erreicht folgende Energieeffizienzklassen:

• A+++ bei W35
• A++ bei W55

Besonders effizient arbeitet eine Luft-Wasser-Wärmepumpe mit niedrigen Systemtemperaturen.

Optimal geeignet sind deshalb insbesondere:

• Fußbodenheizungen
• Wand- und Flächenheizungen
• Niedertemperatur-Heizkörper
• Gebläsekonvektoren

Die Hi-Therma kann jedoch auch höhere Heizwassertemperaturen bereitstellen und bietet dadurch zusätzliche Flexibilität bei der Modernisierung bestehender Heizsysteme.

Hocheffiziente DC-Inverter-Technologie

Die Hi-Therma arbeitet mit einem hocheffizienten DC-Inverter-Kompressor.

Die Leistung des Kompressors wird entsprechend dem tatsächlichen Wärme- oder Kühlbedarf angepasst.

Dadurch kann die Wärmepumpe ihre Leistung innerhalb eines breiten Bereichs modulieren, anstatt ausschließlich ein- und ausgeschaltet zu werden.

Das ermöglicht:

• bedarfsgerechte Leistungsanpassung
• hohe Effizienz im Teillastbetrieb
• gleichmäßigeren Anlagenbetrieb
• reduzierte Start-Stopp-Zyklen
• stabilere Raumtemperaturen
• effizienten Betrieb während der Übergangszeit

Heizbetrieb bis −25°C Außentemperatur

Die Hi-Therma Monoblock wurde für einen breiten Betriebsbereich entwickelt.

Ein stabiler Heizbetrieb ist bei Außentemperaturen von bis zu −25°C möglich.

Dadurch kann die Wärmepumpe auch bei niedrigen winterlichen Außentemperaturen weiterhin zur Gebäudebeheizung eingesetzt werden.

Die tatsächlich verfügbare Heizleistung hängt dabei von der Außentemperatur und der benötigten Heizwassertemperatur ab.

Heizwassertemperatur bis 65°C

Die Hi-Therma Monoblock AHZ-160HEDS1 kann eine Wasseraustrittstemperatur von bis zu 65°C bereitstellen.

Damit eignet sich das System nicht nur für klassische Niedertemperatur-Flächenheizungen.

Bei entsprechender Heizlast- und Systemauslegung kann die Wärmepumpe auch mit geeigneten Heizkörpern oder anderen wassergeführten Wärmeübergabesystemen kombiniert werden.

Gerade bei Modernisierungsprojekten bietet die höhere mögliche Heizwassertemperatur zusätzliche Flexibilität.

Für einen möglichst effizienten Wärmepumpenbetrieb sollte die erforderliche Vorlauftemperatur dennoch grundsätzlich so niedrig wie möglich gewählt werden.

Aktive Kühlung im Sommer

Die Hi-Therma Monoblock kann nicht nur heizen, sondern auch aktiv kühlen.

Bei A35/W7 erreicht das 16-kW-Modell eine Kühlleistung von:

13,0 kW

Der EER beträgt unter diesen Bedingungen:

EER 2,70

Bei A35/W18 erreicht die Wärmepumpe eine Kühlleistung von:

15,5 kW

Damit kann das gleiche Wärmepumpensystem im Sommer zur Gebäudekühlung genutzt werden.

Geeignete Wärmeübergabesysteme sind beispielsweise:

• Gebläsekonvektoren
• geeignete Flächenkühlungen
• entsprechend geplante kombinierte Heiz- und Kühlsysteme

Warmwasserbereitung über externen Speicher

Die Hi-Therma Monoblock kann neben Heizung und Kühlung auch die Warmwasserbereitung übernehmen.

Hierfür wird ein geeigneter externer Warmwasserspeicher in das hydraulische System integriert.

Die Wärmepumpe kann die Energie für die Trinkwassererwärmung bereitstellen und entsprechend der Anlagenkonfiguration zwischen Raumheizung und Warmwasserbereitung umschalten.

Mit entsprechender elektrischer Zusatzheizung kann die Temperatur im Warmwasserspeicher auf bis zu 75°C erhöht werden.

Hinweis: Ein Warmwasserspeicher ist bei diesem Monoblock-Modell nicht im Gerät integriert und muss entsprechend der geplanten Anlage separat vorgesehen werden.

Zwei separate Temperaturkreise

Die Hi-Therma unterstützt zwei unabhängige Temperaturkreise.

Dadurch können unterschiedliche Wärmeübergabesysteme innerhalb eines Gebäudes miteinander kombiniert werden.

Beispielsweise:

• Fußbodenheizung mit niedriger Vorlauftemperatur
• Heizkörper oder Gebläsekonvektoren mit einer anderen Systemtemperatur

Mit einer entsprechend geplanten Hydraulik und Regelung können beide Bereiche bedarfsgerecht betrieben werden.

Dies erhöht die Flexibilität insbesondere bei Gebäuden mit unterschiedlichen Heizflächen und Temperaturanforderungen.

Bis zu 7 Räume individuell regeln

Das Hi-Therma Regelungssystem ermöglicht eine individuelle Temperaturregelung für bis zu sieben Räume beziehungsweise Zonen.

Innerhalb eines Hi-Therma Systems können bis zu:

• 2 Raumthermostate
• maximal 6 wandmontierte Temperatursensoren

eingebunden werden.

Damit können unterschiedliche Bereiche des Gebäudes entsprechend den jeweiligen Komfortanforderungen geregelt werden.

Farbiger Touch-Controller

Die Hisense Hi-Therma verfügt über einen modernen farbigen Touch-Controller.

Über die zentrale Regelung können unter anderem:

• Heizbetrieb
• Kühlbetrieb
• Warmwasserbereitung
• gewünschte Temperaturen
• unterschiedliche Temperaturkreise
• Zeitprogramme
• verschiedene Systemfunktionen

konfiguriert und überwacht werden.

Der Controller bildet damit die zentrale Bedienoberfläche für das Hi-Therma System.

Smart APP Control mit optionalem Hi-Mit II Adapter

Die Hisense Hi-Therma kann über Smartphone oder Tablet aus der Ferne gesteuert und überwacht werden.

Für die Internetanbindung kann der separat erhältliche Hisense Hi-Mit II Adapter (HCCS-H64H2C1M#01) verwendet werden.

Der Hi-Mit II Adapter ermöglicht die Verbindung über WLAN oder LAN.

Über die Hisense Hi-Mit II App stehen anschließend unter anderem folgende Funktionen zur Verfügung:

• Ein- und Ausschalten der Anlage
• Temperatureinstellungen
• Überwachung des Anlagenbetriebs
• Energieverwaltung und Verbrauchsübersicht
• Zeitprogramme
• individuelle Szenarien
• Fernzugriff auf das Hi-Therma System

Hinweis: Der Hi-Mit II Adapter ist optionales Zubehör und gehört nicht zum Lieferumfang der Wärmepumpe.

Smart Grid Ready und Photovoltaik-Anbindung

Die Hi-Therma unterstützt die Integration in Smart-Grid-Systeme und bietet Möglichkeiten zur Einbindung einer Photovoltaikanlage.

Dadurch kann selbst erzeugter Solarstrom gezielter für den Betrieb der Wärmepumpe genutzt werden.

Bei entsprechender Systemkonfiguration kann verfügbare PV-Energie beispielsweise verstärkt für:

• Gebäudebeheizung
• Warmwasserbereitung
• thermische Energiespeicherung

genutzt werden.

Dies kann dazu beitragen, den Eigenverbrauch einer Photovoltaikanlage zu erhöhen.

Kombination mit zusätzlichen Wärmequellen

Die Hi-Therma unterstützt die Einbindung zusätzlicher Wärmequellen.

Je nach Anlagenkonfiguration kann die Wärmepumpe beispielsweise mit einem zusätzlichen Wärmeerzeuger kombiniert werden.

Dadurch sind bivalente beziehungsweise hybride Heizsysteme möglich.

Dies bietet zusätzliche Flexibilität insbesondere bei der Modernisierung bestehender Heizungsanlagen.

Automatische Estrichtrocknung

Für Neubauten und Sanierungsprojekte mit Fußbodenheizung bietet die Hi-Therma eine spezielle Estrichtrocknungsfunktion.

Damit kann ein definierter Temperaturablauf für das Funktionsheizen beziehungsweise die Estrichtrocknung unterstützt werden.

Dies erleichtert die professionelle Inbetriebnahme entsprechender Fußbodenheizungssysteme.

Swimming-Pool-Heizung

Bei entsprechender Anlagenkonfiguration kann die Hi-Therma auch zur Beheizung eines Swimmingpools eingesetzt werden.

Die Einbindung erfolgt über einen geeigneten Pool-Wärmetauscher und eine entsprechend geplante Hydraulik.

Dadurch kann das System neben Heizung, Kühlung und Warmwasserbereitung noch eine weitere thermische Aufgabe übernehmen.

Geräuschreduzierter Betrieb

Die Hi-Therma Monoblock verfügt über Funktionen für einen geräuschreduzierten Betrieb.

Der Schalldruckpegel der AHZ-160HEDS1 liegt laut Hisense im Normalbetrieb bei:

53 dB(A)

sowohl im Heiz- als auch im Kühlbetrieb.

Zusätzlich können geräuschreduzierte Betriebsmodi genutzt werden, um das Betriebsverhalten während geräuschsensibler Zeiten anzupassen.

Die korrekte Positionierung der Außeneinheit bleibt dennoch ein wichtiger Bestandteil der Anlagenplanung und sollte sowohl technische als auch akustische Anforderungen berücksichtigen.

Hi-Checker für Diagnose und Service

Die Hi-Therma unterstützt das Hisense Hi-Checker Diagnose- und Servicetool.

Damit können Fachbetriebe relevante Betriebszustände und Systeminformationen auswerten.

Dies unterstützt:

• professionelle Inbetriebnahme
• Systemdiagnose
• Fehleranalyse
• Wartung
• Service

und erleichtert die technische Betreuung des Wärmepumpensystems.

Monoblock-Bauweise – kein Kältemittelanschluss im Gebäude

Ein wesentlicher Unterschied gegenüber der Hisense Hi-Therma Split und Integra Serie liegt in der Monoblock-Konstruktion.

Bei der Hi-Therma Monoblock befindet sich der komplette R32-Kältemittelkreislauf werkseitig geschlossen innerhalb der Außeneinheit.

Bei der vorgesehenen Installation werden deshalb keine Kältemittelleitungen zwischen Außen- und Inneneinheit hergestellt.

Stattdessen wird die Wärmepumpe hydraulisch mit dem Heizsystem des Gebäudes verbunden.

Das bedeutet:

• werkseitig geschlossener Kältemittelkreislauf
• keine Kältemittelleitungen zum Gebäude
• keine separate Kältemittel-Hydrobox erforderlich
• hydraulische Vor- und Rücklaufleitung zum Gebäude
• kompakter Systemaufbau

Die wasserführenden Leitungen im Außenbereich müssen entsprechend den Herstellervorgaben fachgerecht installiert, gedämmt und gegen Frost geschützt werden.

Kältemittel R32

Die Hisense Hi-Therma Monoblock AHZ-160HEDS1 arbeitet mit dem Kältemittel R32.

Der komplette Kältemittelkreislauf befindet sich innerhalb der Außeneinheit und wird werkseitig geschlossen und befüllt.

R32 ist ein fluoriertes Kältemittel.

Bei der vorgesehenen Monoblock-Installation wird der Kältemittelkreislauf jedoch nicht vor Ort zwischen Innen- und Außeneinheit hergestellt.

Kein ThermoZone F-Gas-Nachweis beim Kauf erforderlich

Da es sich bei der Hisense Hi-Therma Monoblock AHZ-160HEDS1 um ein werkseitig geschlossenes Monoblock-System handelt und bei der vorgesehenen Installation keine Kältemittelleitungen zwischen Außen- und Inneneinheit hergestellt werden, ist für den Kauf über ThermoZone kein F-Gas-Installationsnachweis vor dem Versand erforderlich.

Dies unterscheidet die Monoblock-Serie von den Hisense Hi-Therma Split und Integra Systemen, bei denen der Kältemittelkreislauf erst bei der Installation zwischen Außen- und Inneneinheit hergestellt wird.

Unabhängig davon muss die Wärmepumpe entsprechend den geltenden technischen Anforderungen sowie den Installationsvorgaben von Hisense fachgerecht geplant, hydraulisch angeschlossen und in Betrieb genommen werden.

Dreiphasige 400-V-Ausführung

Die AHZ-160HEDS1 ist die dreiphasige 16-kW-Ausführung der Hi-Therma Monoblock Serie.

Die Spannungsversorgung beträgt:

3N~ 380–415 V / 50 Hz

Damit ist dieses Modell für Anlagen mit entsprechendem dreiphasigem Stromanschluss ausgelegt.

Abmessungen und Gewicht

Die AHZ-160HEDS1 besitzt folgende Außenabmessungen:

1376 × 840 × 390 mm (B × H × T)

Das Nettogewicht beträgt:

125 kg

Da der komplette Wärmepumpen- und Kältemittelkreislauf innerhalb dieser Außeneinheit untergebracht ist, wird im Gebäude keine separate Kältemittel-Inneneinheit benötigt.

Systemvorteile der Hisense Hi-Therma Monoblock 16 kW

• Luft-Wasser-Wärmepumpe in Monoblock-Bauweise
• Modell AHZ-160HEDS1
• 16,0 kW nominale Heizleistung bei A7/W35
• Leistungsbereich 4,86–18,0 kW bei A7/W35
• COP 4,60 bei A7/W35
• bis zu 18,0 kW maximale Heizleistung bei A7/W35
• 14,0 kW Heizleistung bei A−7/W35
• 11,0 kW Heizleistung bei A−7/W55
• Energieeffizienzklasse A+++ bei W35
• Energieeffizienzklasse A++ bei W55
• Heizen, aktives Kühlen und Warmwasserbereitung
• 13,0 kW Kühlleistung bei A35/W7
• 15,5 kW Kühlleistung bei A35/W18
• Heizbetrieb bis −25°C Außentemperatur
• Heizwassertemperatur bis 65°C
• Warmwasserbereitung über externen Speicher
• Speichertemperatur bis 75°C mit entsprechender elektrischer Zusatzheizung
• hocheffiziente DC-Inverter-Technologie
• Kältemittel R32
• werkseitig geschlossener Kältemittelkreislauf
• keine Kältemittelleitungen zwischen Wärmepumpe und Gebäude
• zwei unabhängige Temperaturkreise möglich
• individuelle Temperaturregelung für bis zu 7 Räume
• farbiger Touch-Controller
• Smart APP Control über optionalen Hi-Mit II Adapter
• Internetanbindung über WLAN oder LAN mit Hi-Mit II
• Smart Grid Ready
• Photovoltaik-Anbindung
• Einbindung zusätzlicher Wärmequellen möglich
• Estrichtrocknungsfunktion
• Swimming-Pool-Heizung möglich
• geräuschreduzierter Betrieb
• 53 dB(A) Schalldruckpegel im Normalbetrieb
• Hi-Checker Diagnose- und Servicetool
• dreiphasige Ausführung 380–415 V / 50 Hz
• kein ThermoZone F-Gas-Nachweis beim Kauf erforderlich

Für Gebäude mit höherem Wärmebedarf

Mit einer nominalen Heizleistung von 16 kW ist die Hisense Hi-Therma Monoblock für Gebäude mit entsprechend höherer berechneter Heizlast vorgesehen.

Typische Anwendungen sind:

• größere Einfamilienhäuser
• größere Wohngebäude
• Gebäude mit höherem Wärmebedarf
• energieeffiziente Neubauten
• energetisch modernisierte Bestandsgebäude
• Fußbodenheizungen
• geeignete Heizkörpersysteme
• Gebläsekonvektoren
• kombinierte Heiz- und Kühlsysteme
• Anlagen mit externem Warmwasserspeicher
• Heizsysteme in Verbindung mit Photovoltaik
• hybride beziehungsweise bivalente Heizsysteme

Die Auswahl der richtigen Wärmepumpenleistung sollte nicht allein anhand der Wohnfläche erfolgen.

Entscheidend sind insbesondere die berechnete Heizlast des Gebäudes, die erforderlichen Vorlauftemperaturen, das vorhandene Wärmeübergabesystem und der tatsächliche Warmwasserbedarf.

Produktidentifikation

Hersteller: Hisense
Serie: Hi-Therma Monoblock
Modell: AHZ-160HEDS1
System: Luft-Wasser-Wärmepumpe / Monoblock
Nennheizleistung: 16,0 kW bei A7/W35
Leistungsbereich A7/W35: 4,86–18,0 kW
COP A7/W35: 4,60
Heizleistung A−7/W35: 14,0 kW
Heizleistung A−7/W55: 11,0 kW
Kühlleistung A35/W7: 13,0 kW
Kühlleistung A35/W18: 15,5 kW
Spannungsversorgung: 3N~ 380–415 V / 50 Hz
Kältemittel: R32
Energieeffizienz W35: A+++
Energieeffizienz W55: A++
Max. Heizwassertemperatur: 65°C
Schalldruckpegel Normalbetrieb: 53 dB(A)
Abmessungen (B × H × T): 1376 × 840 × 390 mm
Nettogewicht: 125 kg
Warmwasserbereitung: über externen Speicher
App-/Internetsteuerung: optional über Hi-Mit II Adapter
F-Gas-Nachweis vor Versand: nicht erforderlich

Wichtiger Hinweis zur Installation

Die Hisense Hi-Therma Monoblock AHZ-160HEDS1 besitzt einen werkseitig geschlossenen R32-Kältemittelkreislauf.

Bei der vorgesehenen Installation werden keine Kältemittelleitungen zwischen Außen- und Inneneinheit hergestellt. Die Verbindung mit dem Gebäude erfolgt über den wassergeführten Heizkreis.

Besondere Aufmerksamkeit ist deshalb dem Frostschutz der außenliegenden wasserführenden Komponenten und Leitungen zu widmen.

Die Wärmepumpe muss entsprechend den geltenden technischen Anforderungen sowie den Installationsvorgaben von Hisense fachgerecht geplant, installiert und in Betrieb genommen werden.

Technische Daten

Die vollständigen technischen Spezifikationen finden Sie in der Tabelle „Technische Daten“ auf dieser Produktseite oder laden Sie den Katalog aus dem Download-Bereich unten herunter.
