Luft-Wasser-Wärmepumpe Hisense Hi-Therma Split R32 12 kW – AHW-120HEDS1 + AHM-120HEDSAA

Produktbeschreibung

Die Hisense Hi-Therma Split R32 12 kW ist eine leistungsstarke und vielseitige Luft-Wasser-Wärmepumpe zum Heizen, Kühlen und zur Warmwasserbereitung.

Das angebotene Set besteht aus der Außeneinheit AHW-120HEDS1 und der Hydrobox-Inneneinheit AHM-120HEDSAA.

Im Gegensatz zur kleineren 8-kW-Ausführung handelt es sich bei diesem Modell um eine dreiphasige Ausführung für 380–415 V / 50 Hz.

Mit einer nominalen Heizleistung von 12,0 kW bei A7/W35, einem COP von 4,95 bei A7/W35 und der Energieeffizienzklasse A+++ bei 35°C Vorlauftemperatur bietet die Hi-Therma eine hohe Effizienz für Gebäude mit entsprechend höherem Wärmebedarf.

Das System kombiniert moderne DC-Inverter-Technologie mit umfangreichen Regelungs- und Integrationsmöglichkeiten. Dazu gehören unter anderem zwei separate Temperaturkreise, individuelle Temperaturregelung für bis zu sieben Räume, Smart-Grid- und Photovoltaik-Anbindung sowie die Möglichkeit zur Kombination mit zusätzlichen Wärmequellen.

Eine Fernsteuerung über Smartphone oder Tablet ist ebenfalls möglich. Für die Internetanbindung wird der separat erhältliche Hisense Hi-Mit II Adapter benötigt.

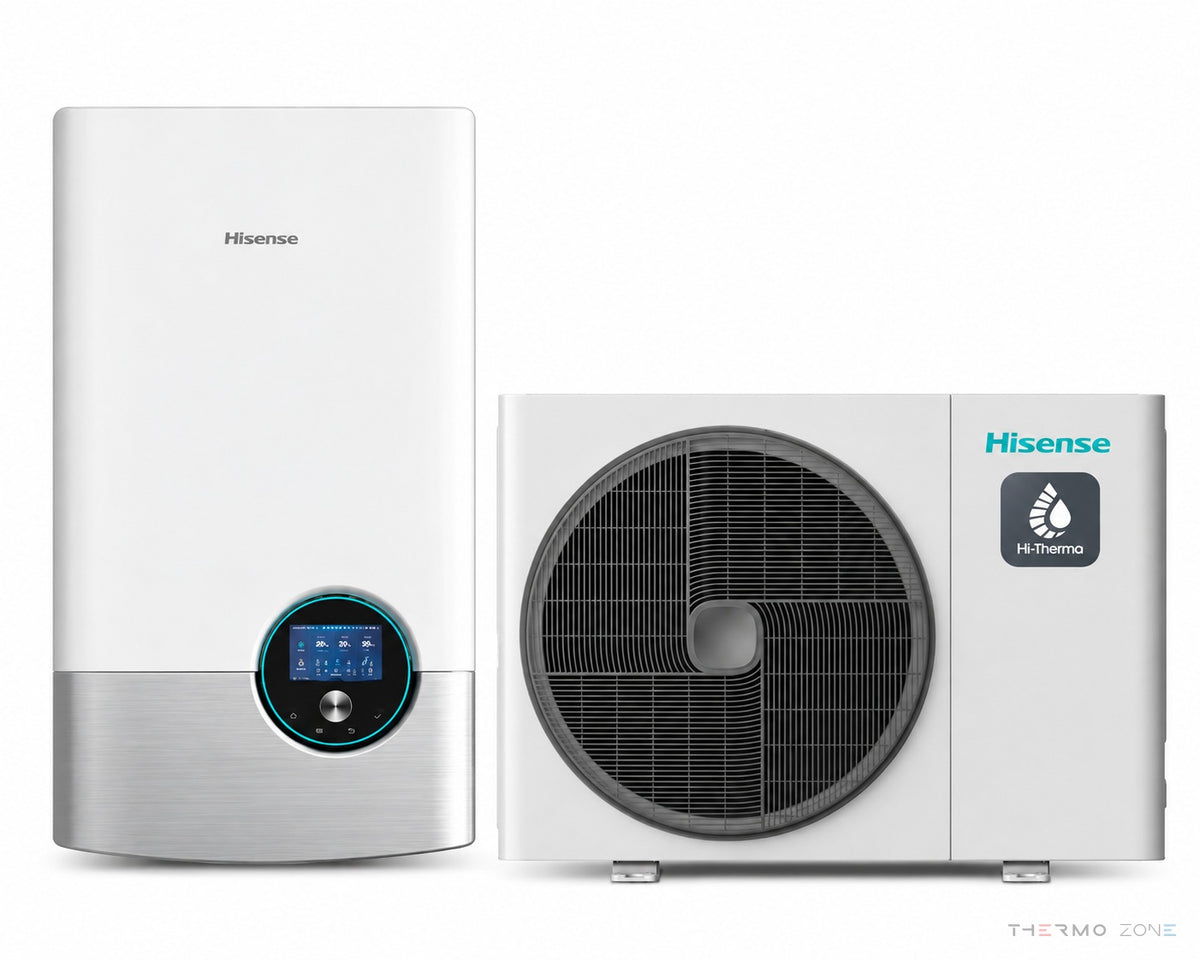

Komplettes Split-System mit Innen- und Außeneinheit

Die Hisense Hi-Therma Split besteht aus einer leistungsstarken Außeneinheit und einer separaten Hydrobox innerhalb des Gebäudes.

Im Set enthalten:

• Außeneinheit AHW-120HEDS1
• Hydrobox-Inneneinheit AHM-120HEDSAA

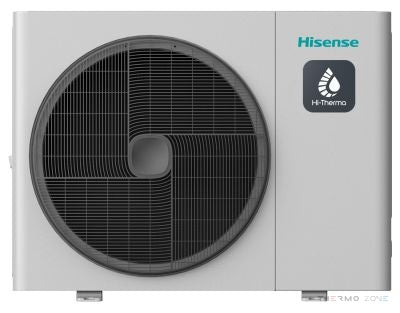

Die Außeneinheit entzieht der Umgebungsluft Wärmeenergie und überträgt diese über den R32-Kältemittelkreislauf an die Hydrobox.

Von dort wird die erzeugte Wärme über das wassergeführte Heizsystem des Gebäudes verteilt.

Die Split-Bauweise bietet insbesondere in Regionen mit niedrigen Außentemperaturen einen konstruktiven Vorteil: Zwischen Außen- und Inneneinheit befinden sich Kältemittelleitungen anstelle außenliegender wasserführender Heizungsleitungen.

Heizen, Kühlen und Warmwasser mit einem System

Die Hisense Hi-Therma ist als ganzjähriges System für die Gebäudeklimatisierung konzipiert.

Sie unterstützt:

• Raumheizung
• aktive Raumkühlung
• Warmwasserbereitung (DHW)
• Fußbodenheizung
• Heizkörper und andere geeignete wassergeführte Heizsysteme
• Gebläsekonvektoren für Heizen und Kühlen
• optional die Beheizung eines Swimmingpools

Damit kann die Hi-Therma als zentrale Lösung für Heizung, Kühlung und Warmwasserbereitung eingesetzt werden.

12 kW Heizleistung mit hoher Effizienz

Die Hi-Therma Split 12 kW erreicht bei A7/W35 eine nominale Heizleistung von 12,0 kW.

Hisense gibt für diesen Betriebspunkt einen COP von 4,95 an.

Die Energieeffizienzklassen betragen:

• A+++ bei W35
• A++ bei W55

Damit eignet sich das System besonders für Niedertemperatur-Heizsysteme wie Fußbodenheizungen, kann bei entsprechender Anlagenplanung aber auch mit geeigneten Heizkörpern oder Gebläsekonvektoren kombiniert werden.

Hocheffiziente DC-Inverter-Technologie

Die Hi-Therma arbeitet mit einem hocheffizienten DC-Inverter-Kompressor.

Durch die variable Drehzahlregelung kann die Leistung der Wärmepumpe an den tatsächlichen Wärmebedarf des Gebäudes angepasst werden.

Das ermöglicht:

• bedarfsgerechte Leistungsanpassung
• hohe Effizienz im Teillastbetrieb
• gleichmäßigeren Anlagenbetrieb
• reduzierte Start-Stopp-Zyklen
• zuverlässigen Betrieb über einen breiten Leistungsbereich

Gerade während der Übergangszeit muss die Wärmepumpe dadurch nicht permanent mit ihrer maximal verfügbaren Leistung arbeiten.

Zuverlässiger Heizbetrieb bis −25°C

Die Hi-Therma Serie wurde für einen breiten Betriebsbereich entwickelt.

Ein stabiler Heizbetrieb ist bei Außentemperaturen von bis zu −25°C möglich.

Dadurch kann die Wärmepumpe auch bei niedrigen winterlichen Außentemperaturen weiterhin zur Gebäudebeheizung eingesetzt werden.

Hohe Vorlauftemperaturen bis 65°C

Die Hi-Therma Split ermöglicht eine Wasseraustrittstemperatur von bis zu 65°C, abhängig von den jeweiligen Betriebsbedingungen.

Damit eignet sich das System nicht nur für klassische Niedertemperatur-Flächenheizungen, sondern eröffnet bei entsprechender Heizlast- und Systemauslegung auch Möglichkeiten zur Kombination mit geeigneten Heizkörpern.

Die tatsächlich erforderliche Vorlauftemperatur sollte möglichst niedrig gewählt werden, da sie einen wesentlichen Einfluss auf die Effizienz einer Wärmepumpe hat.

Warmwasserbereitung

Die Hi-Therma Split kann neben Heizung und Kühlung auch die Warmwasserbereitung über einen externen Warmwasserspeicher übernehmen.

Mit zusätzlicher elektrischer Unterstützung kann die Wassertemperatur im Speicher auf bis zu 75°C erhöht werden.

Hinweis: Bei diesem Hi-Therma Split Modell ist kein Warmwasserspeicher in der Hydrobox integriert.

Ein geeigneter externer Warmwasserspeicher und die erforderlichen hydraulischen Komponenten werden entsprechend der Anlagenkonfiguration vorgesehen.

Für Anwendungen, bei denen der Warmwasserspeicher bereits Bestandteil der Inneneinheit sein soll, bietet Hisense die separate Hi-Therma Integra Serie.

Zwei separate Temperaturkreise

Die Hi-Therma unterstützt zwei separate Temperaturkreise.

Dadurch können beispielsweise unterschiedliche Wärmeübergabesysteme innerhalb eines Gebäudes kombiniert werden:

• Fußbodenheizung mit niedriger Vorlauftemperatur
• Heizkörper mit höherer Vorlauftemperatur

Mit der entsprechend geplanten Hydraulik und Regelung können beide Bereiche bedarfsgerecht betrieben werden.

Dies macht die Hi-Therma besonders flexibel bei Gebäuden mit unterschiedlichen Heizflächen.

Bis zu 7 Räume individuell regeln

Das Hi-Therma Regelungssystem ermöglicht eine individuelle Temperaturregelung für bis zu sieben Räume beziehungsweise Zonen.

Innerhalb eines Hi-Therma Systems können bis zu zwei Raumthermostate und maximal sechs wandmontierte Temperatursensoren eingebunden werden.

Damit lassen sich unterschiedliche Komfortanforderungen innerhalb des Gebäudes gezielter berücksichtigen.

Farbiger Touch-Controller

Die Hydrobox AHM-120HEDSAA verfügt über einen farbigen Touch-Controller zur zentralen Bedienung des Wärmepumpensystems.

Über die Regelung können unter anderem:

• Betriebsarten
• Heiz- und Kühltemperaturen
• Warmwasserbereitung
• Zeitprogramme
• Heizkreise
• verschiedene Systemfunktionen

konfiguriert und überwacht werden.

Smart APP Control mit optionalem Hi-Mit II Adapter

Die Hisense Hi-Therma kann komfortabel über Smartphone oder Tablet aus der Ferne gesteuert und überwacht werden.

Für die Verbindung der Wärmepumpe mit dem Internet ist der separat erhältliche Hisense Hi-Mit II Adapter (HCCS-H64H2C1M#01) erforderlich.

Der Adapter gehört nicht zum Lieferumfang dieses Wärmepumpen-Sets und muss bei Bedarf zusätzlich erworben werden.

Der Hi-Mit II Adapter ermöglicht die Internetanbindung über WLAN oder LAN. Anschließend können über die Hisense Hi-Mit II App verschiedene Betriebs- und Überwachungsfunktionen genutzt werden.

Dazu gehören unter anderem:

• Ein- und Ausschalten der Anlage
• Temperatureinstellungen
• Energieverwaltung und Verbrauchsübersicht
• Zeitprogramme und individuelle Szenarien
• Fernzugriff auf das Hi-Therma System

Hinweis: Für die App- und Internetsteuerung ist der optional erhältliche Hi-Mit II Adapter erforderlich.

Smart Grid Ready und Photovoltaik-Anbindung

Die Hi-Therma unterstützt die Integration in Smart-Grid-Systeme und bietet Funktionen zur Einbindung einer Photovoltaikanlage.

Dadurch kann selbst erzeugter Solarstrom gezielter für den Betrieb der Wärmepumpe genutzt werden.

In Verbindung mit einer geeigneten Anlagenregelung kann beispielsweise die Erzeugung von Wärme oder Warmwasser bevorzugt in Zeiträume mit verfügbarem PV-Strom verlagert werden.

Dies kann dazu beitragen, den Eigenverbrauch der Photovoltaikanlage zu erhöhen.

Kombination mit zusätzlichen Wärmequellen

Die Hi-Therma unterstützt die Einbindung einer externen beziehungsweise zusätzlichen Wärmequelle.

Je nach Anlagenkonfiguration sind beispielsweise Kombinationen mit:

• vorhandenem Heizkessel
• Solarthermie
• anderen unterstützenden Wärmeerzeugern

möglich.

Dadurch kann die Wärmepumpe auch Bestandteil eines bivalenten oder hybriden Heizsystems sein.

Automatische Estrichtrocknung

Für Neubauten und Sanierungsprojekte mit Fußbodenheizung bietet die Hi-Therma eine spezielle Screed Drying Function.

Damit kann ein definierter Temperaturablauf für das Funktionsheizen beziehungsweise die Estrichtrocknung unterstützt werden.

Dies erleichtert die Inbetriebnahme entsprechender Fußbodenheizungssysteme.

Swimming-Pool-Heizung

Bei entsprechender hydraulischer Anlagenkonfiguration kann die Hi-Therma auch zur Beheizung eines Swimmingpools eingesetzt werden.

Die Einbindung erfolgt über einen geeigneten Wärmetauscher und eine entsprechend geplante Hydraulik.

Geräuschreduzierter Betrieb

Hisense stattet die Hi-Therma mit Funktionen für einen geräuschreduzierten Betrieb aus.

Dadurch kann das Betriebsverhalten insbesondere während geräuschsensibler Zeiten angepasst werden.

Die korrekte Positionierung der Außeneinheit bleibt dennoch ein wichtiger Bestandteil der Anlagenplanung und sollte sowohl akustische als auch technische Anforderungen berücksichtigen.

Hi-Checker für Diagnose und Service

Für Fachbetriebe unterstützt die Hi-Therma das Hisense Hi-Checker Diagnose- und Servicetool.

Damit können Betriebszustände und relevante Systeminformationen für Diagnose- und Servicearbeiten ausgewertet werden.

Dies unterstützt den Fachbetrieb bei:

• Inbetriebnahme
• Systemdiagnose
• Fehleranalyse
• Wartung und Service

Wartungsfreundliche Hydrobox

Auch die Konstruktion der Inneneinheit wurde auf einen guten Zugang zu den internen Komponenten ausgelegt.

Die Elektrobox kann für Wartungsarbeiten geschwenkt werden, wodurch dahinterliegende Komponenten leichter erreichbar sind.

Dies erleichtert Fachbetrieben Inspektions-, Diagnose- und Wartungsarbeiten.

Flexible Installation des Split-Systems

Die Verbindung zwischen Außen- und Inneneinheit erfolgt über Kältemittelleitungen.

Für das 12-kW-System werden folgende Leitungsdimensionen verwendet:

• Flüssigkeitsleitung 3/8"
• Gasleitung 5/8"

Die maximale Kältemittelleitungslänge beträgt bis zu 45 m.

Dadurch ergeben sich flexible Möglichkeiten bei der Positionierung von Außen- und Inneneinheit.

Die genaue Leitungsführung, Höhendifferenz und gegebenenfalls erforderliche zusätzliche Kältemittelmenge müssen entsprechend den Installationsvorgaben von Hisense durch den ausführenden Fachbetrieb bestimmt werden.

Kältemittel R32

Die Hisense Hi-Therma Split 12 kW arbeitet mit R32.

Die Außeneinheit AHW-120HEDS1 besitzt eine Kältemittelfüllung von 1,80 kg R32.

R32 ist ein fluoriertes Kältemittel.

Da es sich bei der Hi-Therma um ein Split-System handelt und bei der Installation Kältemittelleitungen zwischen Außen- und Inneneinheit hergestellt werden, muss die Installation entsprechend den geltenden gesetzlichen Anforderungen und den Herstellervorgaben durch einen entsprechend qualifizierten Fachbetrieb durchgeführt werden.

Dreiphasige 400-V-Ausführung

Die Kombination AHW-120HEDS1 + AHM-120HEDSAA ist die dreiphasige Ausführung der Hi-Therma Split 12 kW.

Die Spannungsversorgung beträgt:

380–415 V / 3 Phasen / 50 Hz

Damit unterscheidet sich dieses Modell von der von ThermoZone angebotenen Hi-Therma Split 8 kW, die als einphasige 220–240-V-Ausführung angeboten wird.

Systemvorteile der Hisense Hi-Therma Split 12 kW

• Luft-Wasser-Wärmepumpe als Split-System
• Set aus Außen- und Hydrobox-Inneneinheit
• 12,0 kW nominale Heizleistung bei A7/W35
• COP 4,95 bei A7/W35
• dreiphasige Ausführung 380–415 V / 50 Hz
• Energieeffizienzklasse A+++ bei W35
• Energieeffizienzklasse A++ bei W55
• Heizen, aktives Kühlen und Warmwasserbereitung
• Heizbetrieb bis −25°C Außentemperatur
• Wasseraustrittstemperatur bis 65°C
• hocheffiziente DC-Inverter-Technologie
• Kältemittel R32
• 1,80 kg R32 Kältemittelfüllung
• zwei getrennte Temperaturkreise möglich
• individuelle Temperaturregelung für bis zu 7 Räume
• farbiger Touch-Controller
• Smart APP Control über optionalen Hi-Mit II Adapter
• Internetanbindung über WLAN oder LAN mit Hi-Mit II
• Smart Grid Ready
• Photovoltaik-Anbindung
• Einbindung zusätzlicher Wärmequellen möglich
• Estrichtrocknungsfunktion
• Swimming-Pool-Heizung möglich
• geräuschreduzierter Betrieb
• Hi-Checker Diagnose- und Servicetool
• maximale Kältemittelleitungslänge bis 45 m
• wartungsfreundliche Hydrobox

Ideal für größere Heizlasten

Mit einer nominalen Heizleistung von 12 kW ist die Hisense Hi-Therma Split für Anlagen mit entsprechend höherem Leistungsbedarf vorgesehen.

Typische Anwendungen können sein:

• Einfamilienhäuser mit höherer Heizlast
• größere Wohngebäude
• Neubauten
• energetisch modernisierte Bestandsgebäude
• Fußbodenheizungen
• geeignete Heizkörpersysteme
• Gebläsekonvektoren
• kombinierte Systeme mit unterschiedlichen Vorlauftemperaturen
• Anlagen mit externer Warmwasserbereitung
• Heizsysteme in Verbindung mit Photovoltaik

Die Auswahl der Wärmepumpe sollte jedoch nicht allein anhand der Wohnfläche erfolgen.

Entscheidend sind insbesondere die berechnete Heizlast des Gebäudes, die erforderlichen Vorlauftemperaturen, das vorhandene Wärmeübergabesystem und die klimatischen Bedingungen am Standort.

Produktidentifikation

Hersteller: Hisense
Serie: Hi-Therma Split
System: Luft-Wasser-Wärmepumpe
Außeneinheit: AHW-120HEDS1
Inneneinheit / Hydrobox: AHM-120HEDSAA
Nennheizleistung: 12,0 kW bei A7/W35
COP A7/W35: 4,95
Spannungsversorgung: 380–415 V / 3 Phasen / 50 Hz
Kältemittel: R32
Kältemittelfüllmenge: 1,80 kg
Energieeffizienz W35: A+++
Energieeffizienz W55: A++
App-/Internetsteuerung: optional über Hi-Mit II Adapter HCCS-H64H2C1M#01

Wichtiger Hinweis zur Installation

Bei der Hisense Hi-Therma Split handelt es sich um ein Split-Wärmepumpensystem mit fluoriertem Kältemittel R32.

Die Installation und Inbetriebnahme des Kältemittelkreislaufs muss durch einen entsprechend qualifizierten beziehungsweise zertifizierten Fachbetrieb und gemäß den geltenden gesetzlichen Bestimmungen sowie den Installationsvorgaben von Hisense durchgeführt werden.

Für dieses Produkt gilt deshalb auch der ThermoZone F-Gas-Nachweisprozess vor dem Versand.

Technische Daten

Die vollständigen technischen Spezifikationen finden Sie in der Tabelle „Technische Daten“ auf dieser Produktseite oder laden Sie den Katalog aus dem Download-Bereich unten herunter.
